Установка канализационной дробилки

Как правильно подобрать и установить канализационную дробилку
1. Установка в емкость КНС
2. На трубу в сухом помещении
3. Установка в открытый канал

1. Установка измельчителя в емкость КНС

Установка на стенку емкости КНС (на раму)
Инженеры Годмарк советуют ограничить свой выбор измельчителем канальной серии, если Вы подбираете дробильное оборудование для установки в емкость КНС. Ориентироваться нужно на максимальную пропускную способность подводящего трубопровода. В названии каждого шредера Годмарк уже указана ее максимальная пропускная способность.
Подойдут решетки-дробилки серии GMC-N, GMC-S и GMC-D
GM Godmark
C Channel
(канальная)
-
N No drum
(без барабана)
236
Поток - 236 м3/ч

Подбираем канальный измельчитель на фактический максимальный поток!

Пропускная способность (м3/ч) -
главный параметр подбора
Установка дробилки на стену емкости КНС
Основной параметр подбора - пропускная способность входящего трубопровода. При монтаже в емкость КНС, дробильное оборудование крепится на специальную удерживающую раму, выполненную из нержавеющей стали. Мусор вместе с водой из входящего трубопровода направляется специальными затворками  непосредственно в режущую часть шредера.
Удерживающая рама для установки в емкость КНС изготавливается на заказ. Инженерам Годмарк потребуются точные размеры КНС (радиуса и высоты емкости КНС). Монтажную конструкцию изготовят на производстве Годмарк заранее или смонтируют на месте установки.
Канальные измельчители Годмарк по умолчанию комплектуется погружными (IP68) водозащищенными двигателем и редуктором. Такое оборудование выдерживает полное затопление (если насос сломается или будет отключен и КНС будет временно затоплена).

Вывод: при монтаже в емкость КНС выбираем канальный измельчитель, ориентируясь на максимальный поток входящего трубопровода.
Пример:
Задача: Подобрать дробильное оборудование для КНС с мощностью потока входящего трубопровода = 250 м3/ч.
Решение:
1. Вариант "с запасом":
Подходит канальная модель с одним барабаном GMC-S296 (на максимальный поток 296 м3/ч).
2. Вариант "бюджетный":
Если мощность напора воды не достигает заявленных 250 м3/ч, подойдет более бюджетный вариант - канальный измельчитель без барабана GMC-N236.
Важно! Даже если входящий трубопровод рассчитан на 600 м3/ч (трубопровод большого диаметра), а фактический поток < 200 м3/ч, остановитесь на канальной модели на 200 м3/ч (GMC-N236).
Вывод: ориентируйтесь на фактический максимальный поток!
* Удерживающая рама из нержавеющей стали оплачивается отдельно. Стоимость и сроки изготовления индивидуальны и зависят от сложности монтажа.

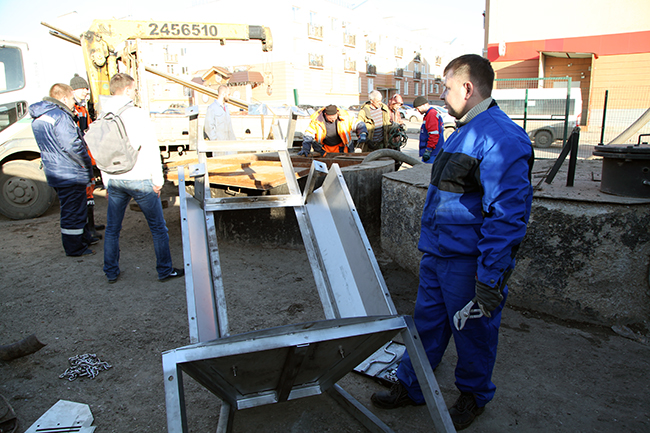

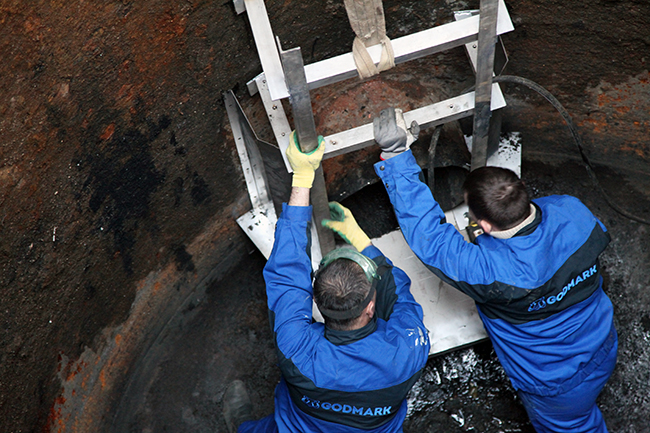

Установка рамы в емкости КНС
Крепежная рама монтируется к стенке емкости КНС. Измельчитель опускается вниз по вертикальным направляющим.

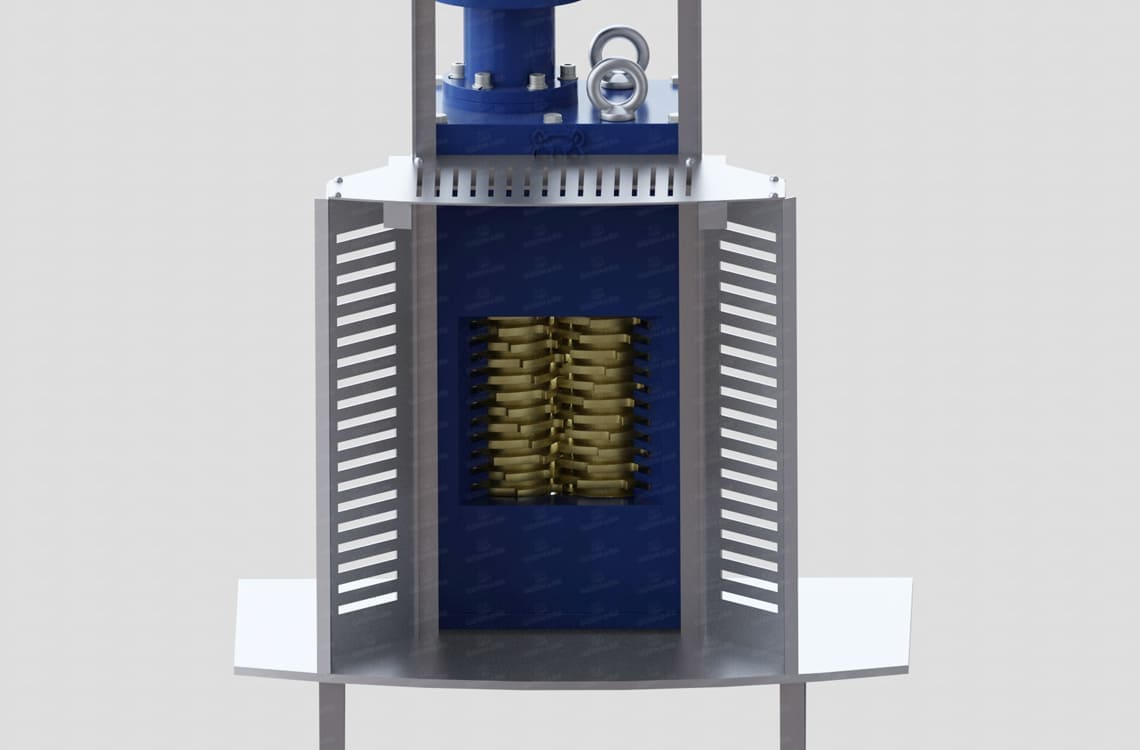

Боковые направляющие потока
На финальной стадии монтажа добавляются боковые (слева и справа) направляющие потока, которые сводят поток в центр режущей части.
Верхняя крышка-направляющая
Верхняя крышка так же направляет входящий поток непосредственно в режущую часть измельчителя.

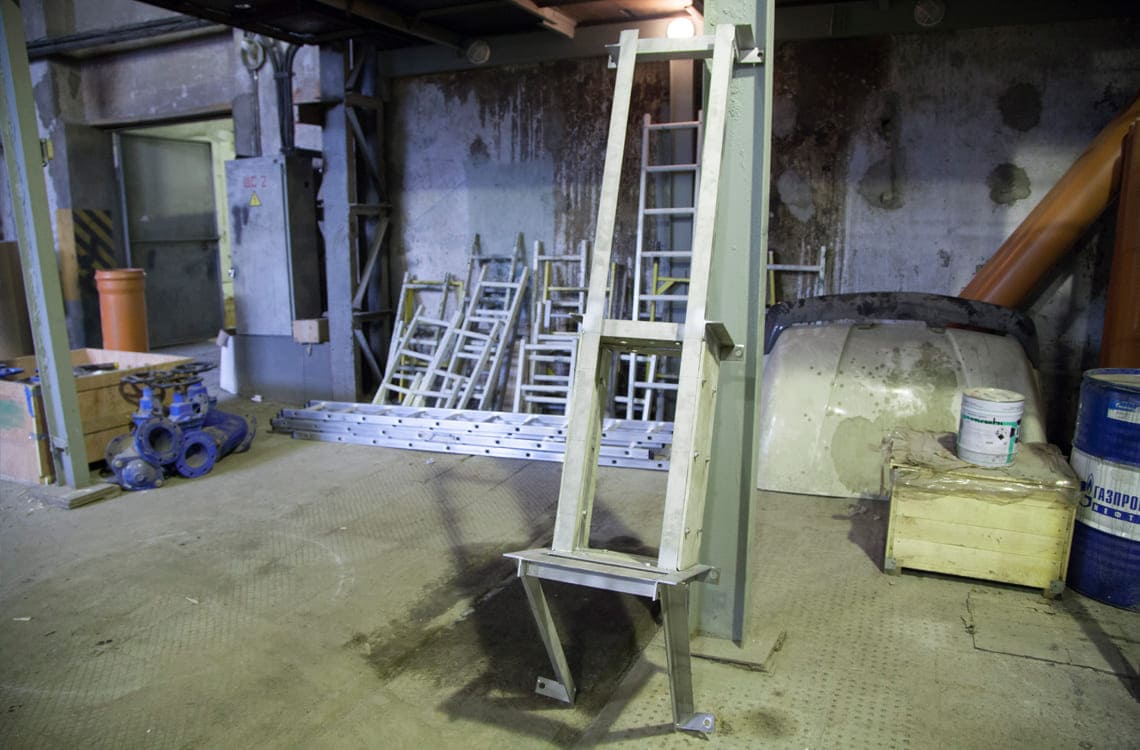

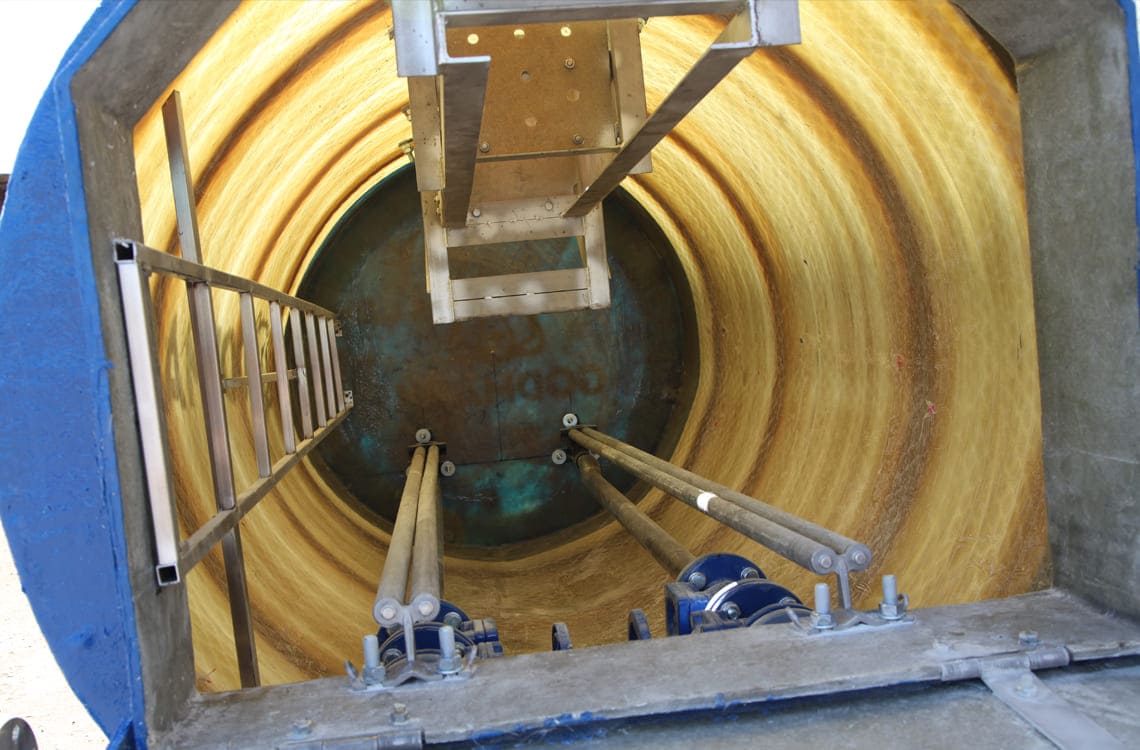

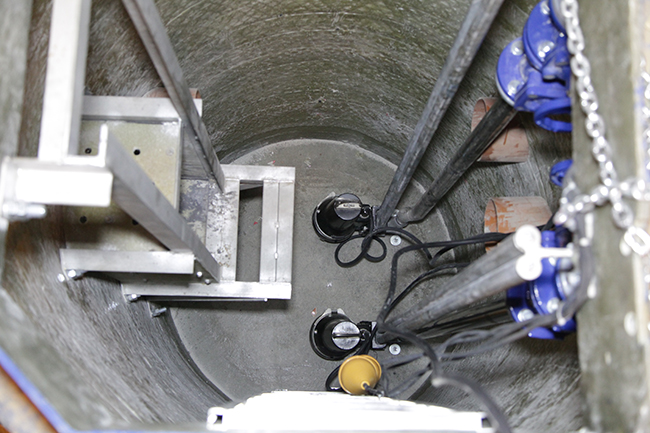

Направляющие для дробилки
Рама с вертикальными направляющими, по которым будет впоследствии опускаться шредер.
Изготовление под вашу КНС
Изготавливается индивидуально, с учетом размеров и особенностей конструкции вашей емкости КНС.
Простая и надежная конструкция
Удерживающая рама надежно держит шредер, позволяя при необходимости оперативно проводить работы по регулярному сервисному обслуживанию.

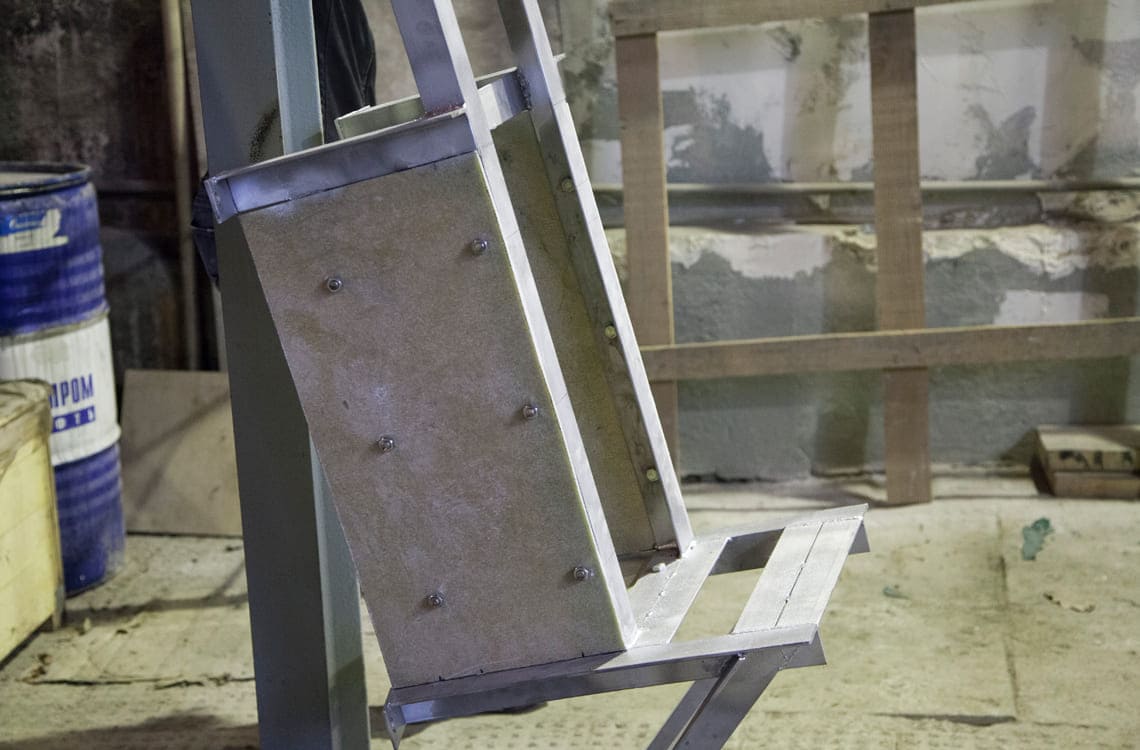

Рама лекгая и прочная

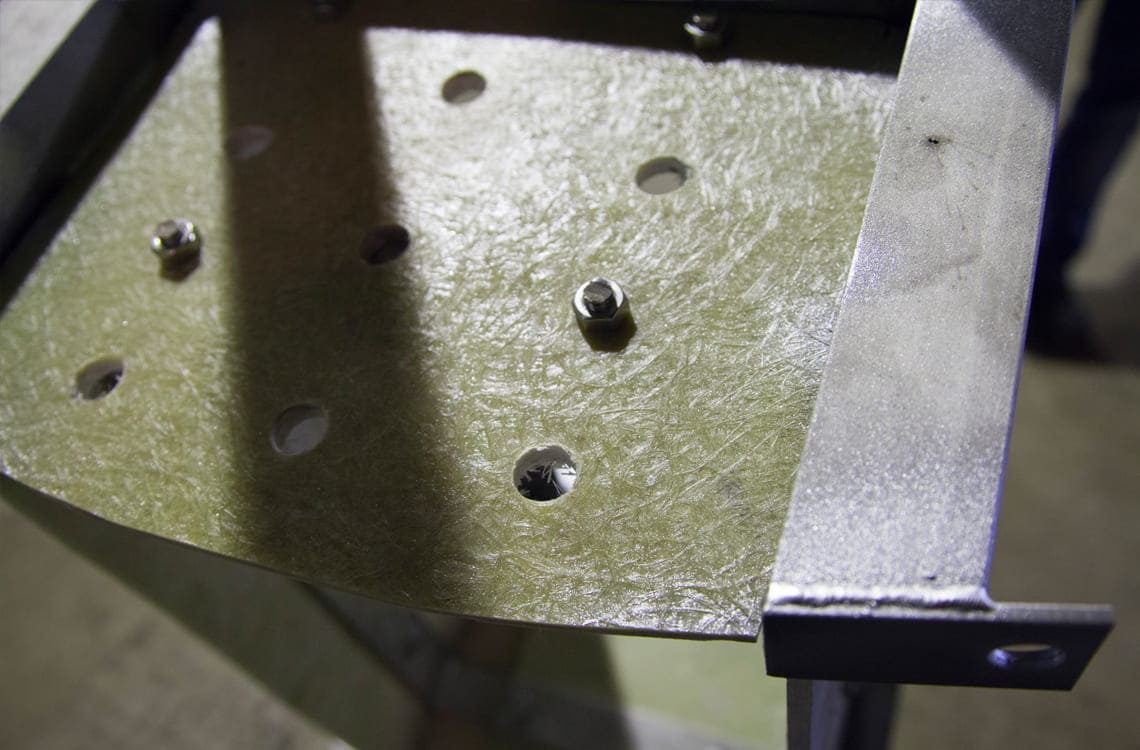

Монтажная рама сделана из нержавеющей стали и стеклопластика. Легкая, но прочная конструкция.

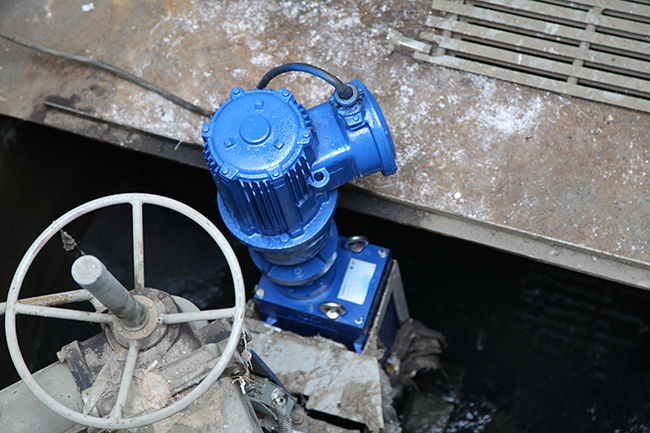

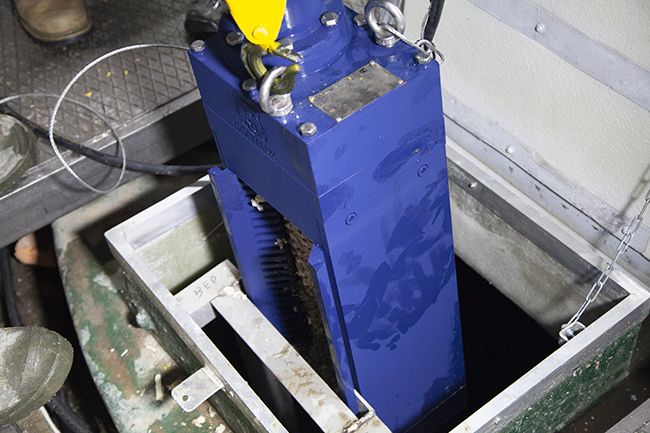

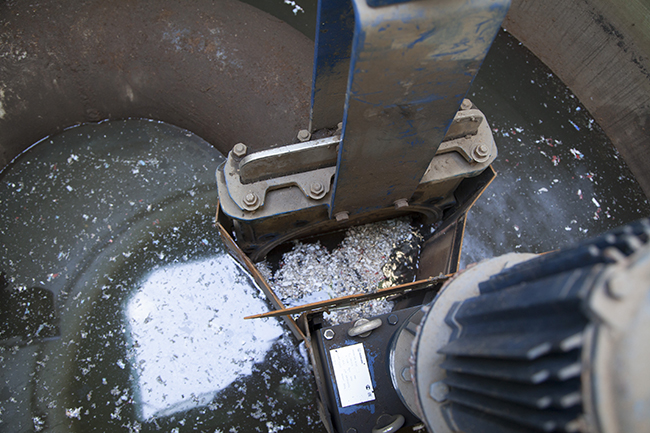

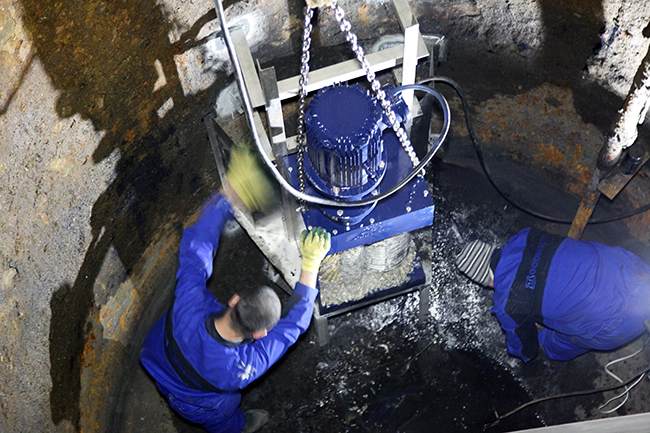

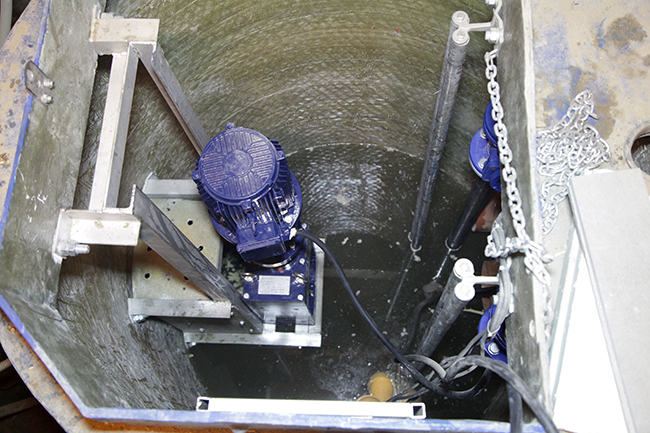

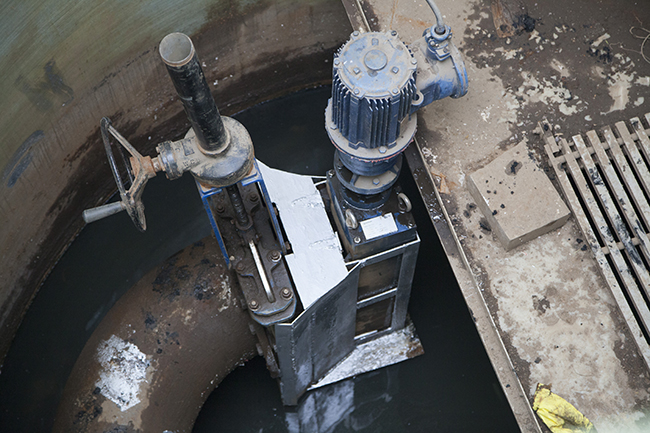

Канальные измельчители Годмарк в КНС на объектах поставки

2. Установка измельчителя на трубу

Установка измельчителя на фланец трубы
В этом случае Ваш выбор ограничен только трубными канализационными дробилками. Ориентироваться нужно на фактический максимальный поток. Второй параметр для подбора - диаметр фланца трубы. Но этот параметр вторичен, так как при несоответствии диаметров при монтаже используют переходные фланцы. Трубные канализационные шредеры по умолчанию комплектуются не погружными, "сухими" двигателями (IP55), так как в случае монтажа на трубу предполагается, что место установки - сухое, закрытое помещение. Подойдут трубные измельчители серии GMP.
GM Godmark
P Pipe
(трубная)
-
180
Поток - 180 м3/ч

Ориентируемся на мощность потока, а не на диаметр!

Мощность потока важнее чем диаметр фланца при выборе оборудования.
Трубная установка на фланец
Выбор фланцевой решетки-дробилки осуществляется по основному параметру - максимальному потоку (м3/ч). В названии каждого трубного измельчителя уже указано значение максимального потока, который она способна обработать. Важно учесть, что хотя бы раз в год фланцевый шредер необходимо демонтировать и проверять -  проводить регулярное сервисное обслуживание. А это значит, что необходим "обходной" путь, который позволит временно перенаправить поток по параллельному каналу (предварительно закрыв задвижкой основной).
Для сильного потока (юолее 250 м3/ч) на обводный канал устанавливается вторая трубная дробилка, так как при действующем основном канале сложно удерживать такой поток слишком долго. Поэтому трубные дробилки часто монтируют по 2 штуки - "основная" и "резервная".
Для трубной дробилки изготавливается специальная подставка - удерживающая конструкция. Прочная, но легкая в сборке и сварке.
Вывод: выбираем трубную дробилку, ориентируясь в первую очередь на фактический максимальный поток. И только во-вторую очередь на диаметр фланца.
Пример:
Задача: Подобрать дробилку на трубу, диаметром 300 мм, с фактическим максимальным потоком 150 м3/ч.
В идеальных условиях диаметр трубопровода соответствует значению максимального потока. Это самый удобный вариант для подбора. Но в нашем случае диаметр трубы в 2 раза превышает мощность потока.
Решение:
1. Вариант "точный монтаж":
Выбрать трубный измельчитель с фланцем 300 мм - GMP-268 (на максимальный поток 268 м3/ч). В этом случае монтаж будет простым, так как диаметр трубопровода и фланца измельчителя подходят идеально. В этом случае будет установлена более мощное оборудование, чем того требовала задача. Чтобы исключить работу "в холостую", в трубу можно установить специальный датчик уровня воды. Измельчитель будет запускаться в автоматическом режиме при достижении необходимого уровня воды в трубе.
2. Вариант "бюджетный":
Если по факту напор воды стабилен и не превышает заявленные 150 м3/ч, то выбираем более бюджетную модель - трубный измельчитель GMP-180. В этом случае, дробилка будет пропускать до 180 м3/ч. В этом случае, фланец шредера - 200 мм, что меньше диаметра трубопровода на 100 мм. Поэтому необходимо будет смонтировать переходные фланцы перехода с 200 мм на 300 мм на входе и на выходе.
Важно! Если экономия бюджета в приоритете, и фактический максимальный напор в трубе позволяет выбрать более маломощную модель, выбирайте трубный измельчитель  на меньший поток с меньшим диаметром фланца. Правда, тут важно выбрать толковых монтажников, которые грамотно проведут монтаж измельчителя с использованием переходных фланцев.
Вывод: Ориентируемся на фактический поток. И во-вторую очередь, на диаметр трубы.
* Удерживающая рама-подставка из нержавеющей стали оплачивается отдельно. Стоимость и сроки изготовления индивидуальны и зависят от сложности монтажа.

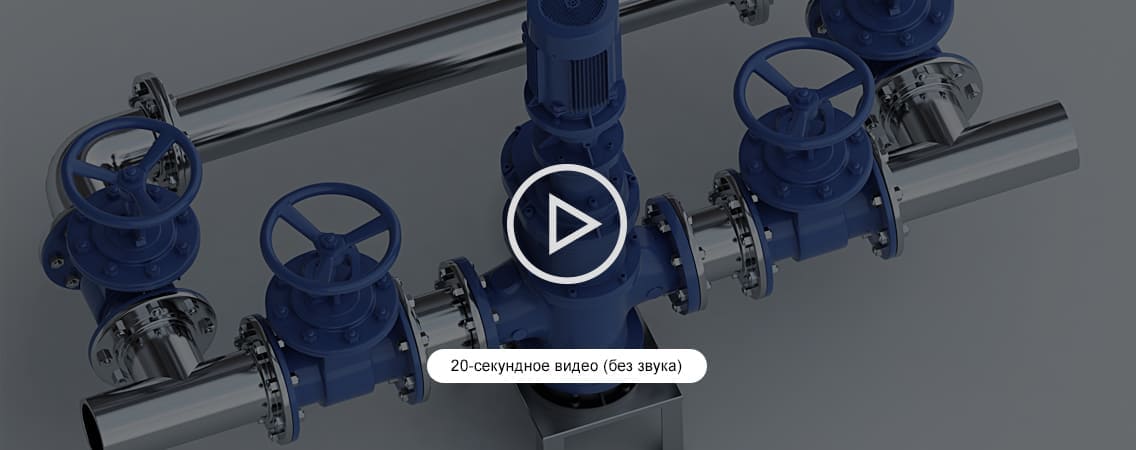

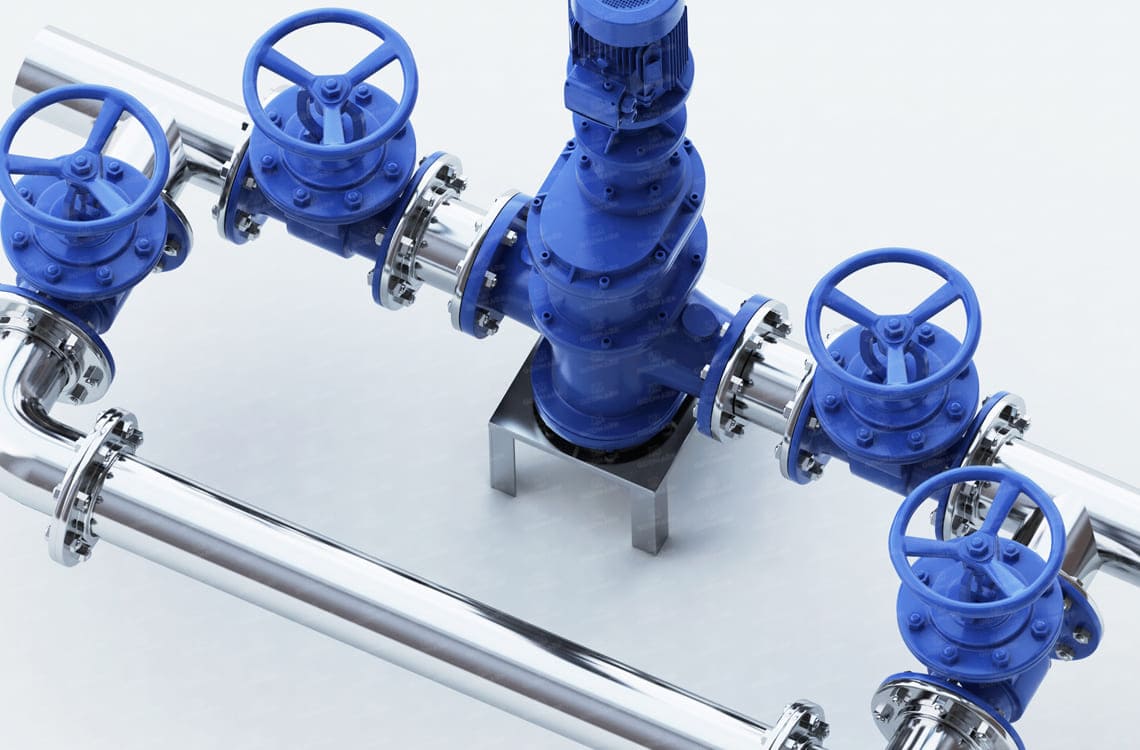

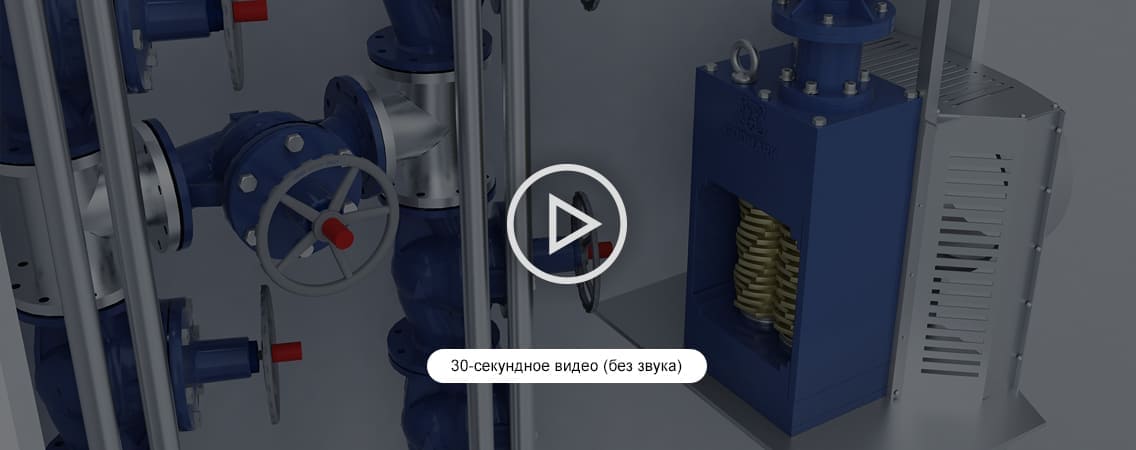

Установка одного трубного измельчителя Годмарк на трубу
Возможен монтаж с одним измельчителем и с двумя. Монтаж с одним шредером предполагает наличие обводного канала для дальнейшего сервисного обслуживания.

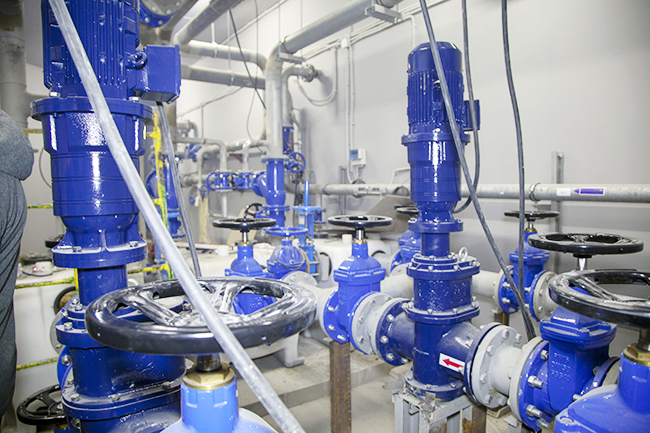

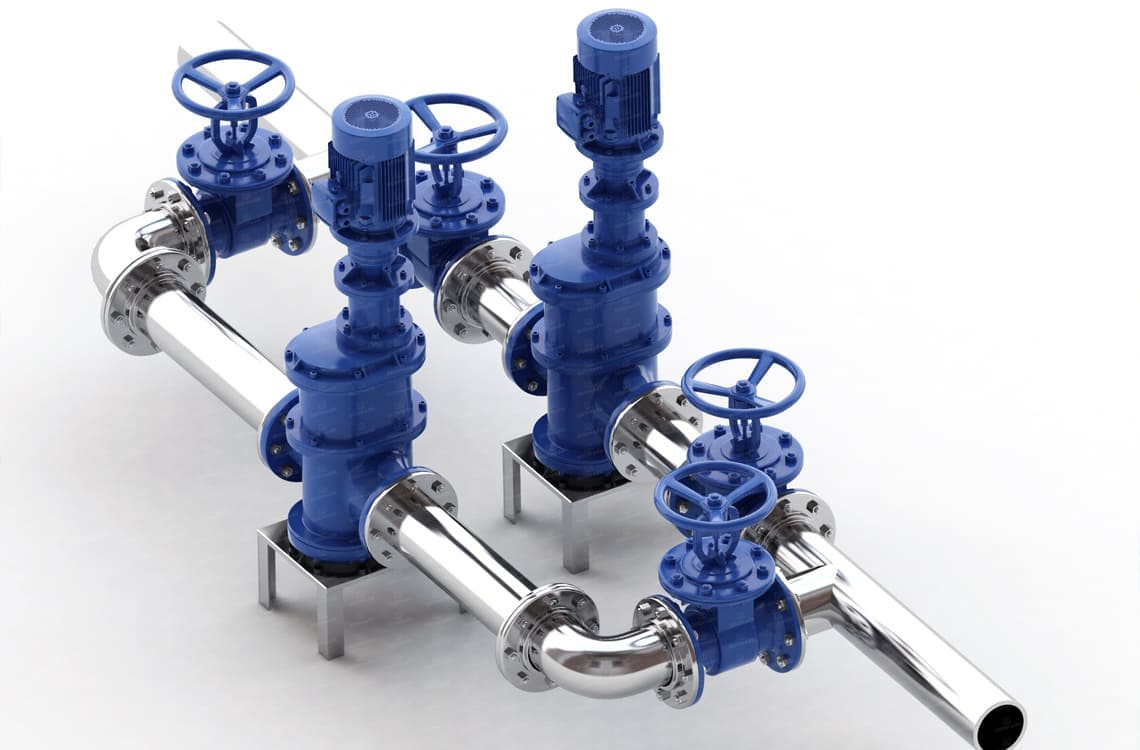

Установка двух трубных решеток-дробилок на трубу
Наиболее предпочтительный тип монтажа - 2 трубных шредера - рабочего и резервного. Рабочий на основной канал и резервный на обводный.

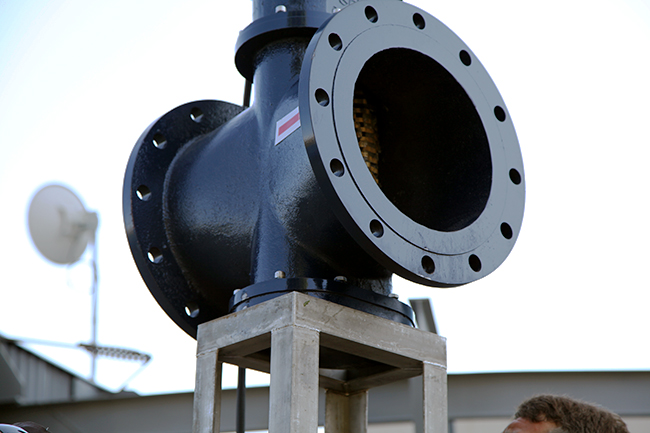

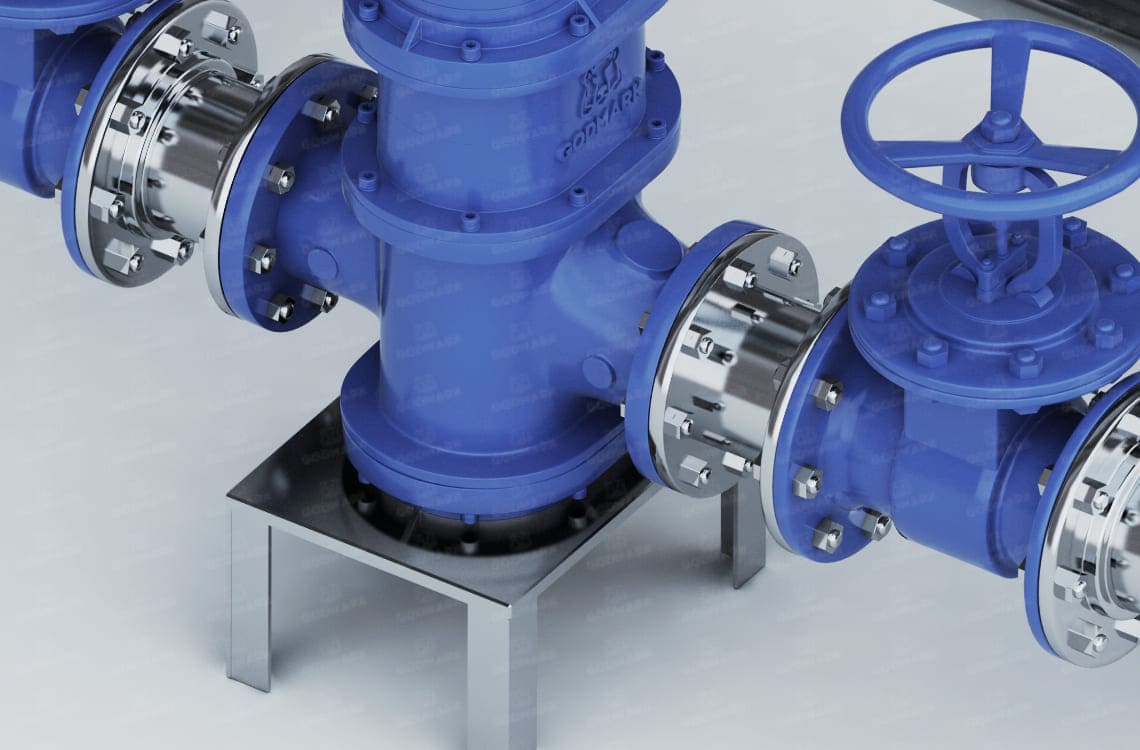

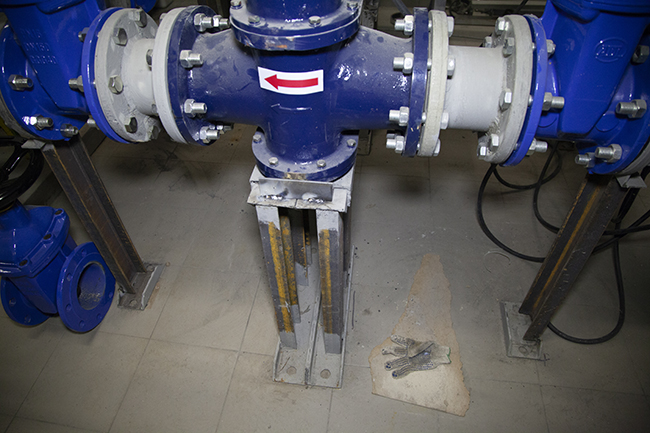

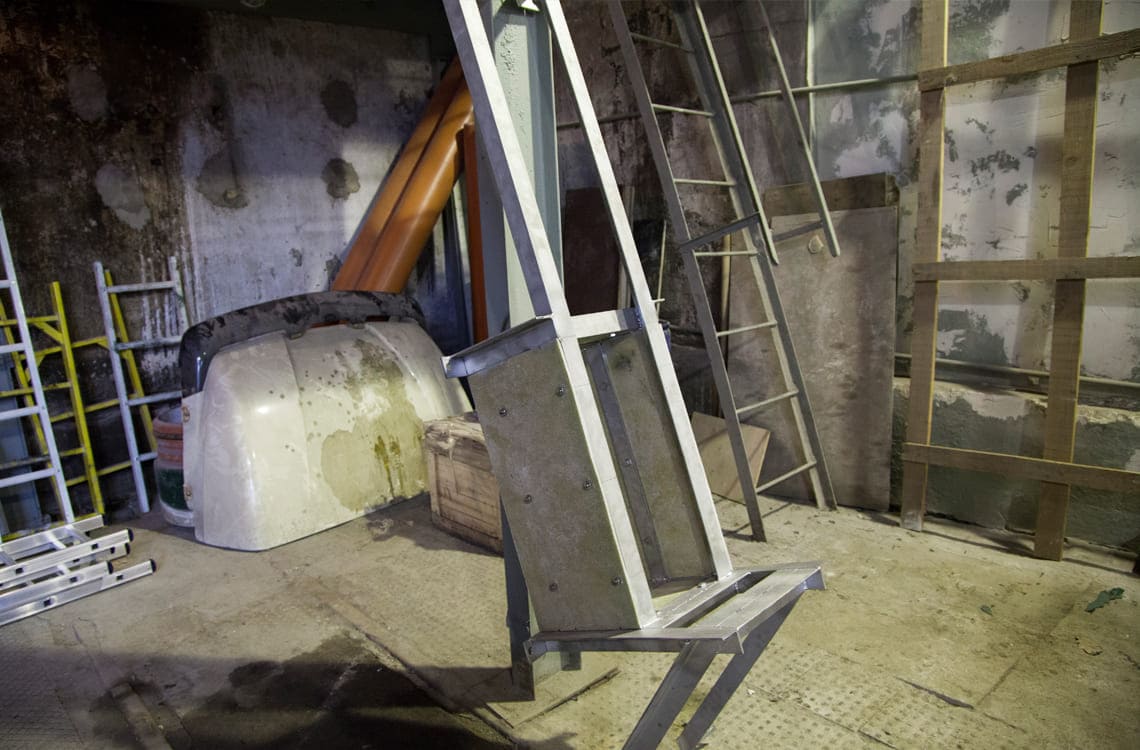

Специальная рама-подставка для трубного шредера
Рама устанавливается под дробилку. Этот вид удерживающей конструкции прост в сборке и установке. Длина ножек рамы чаще всего корректируется уже на месте монтажа.

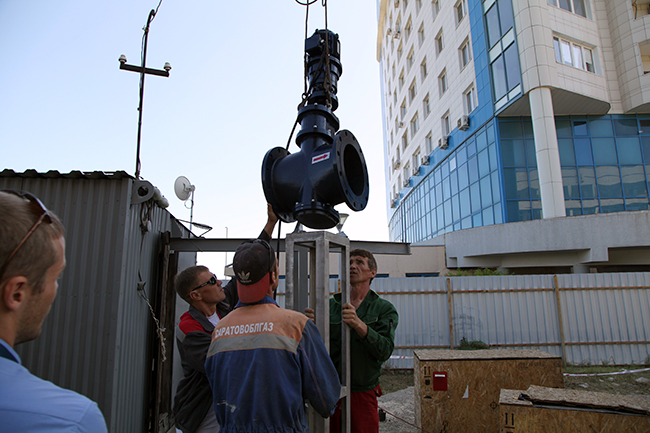

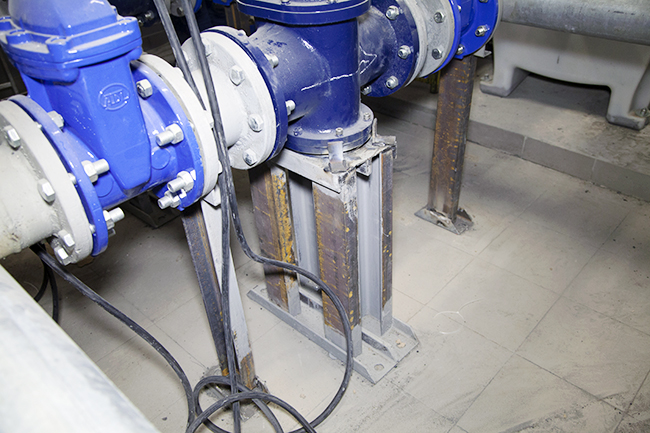

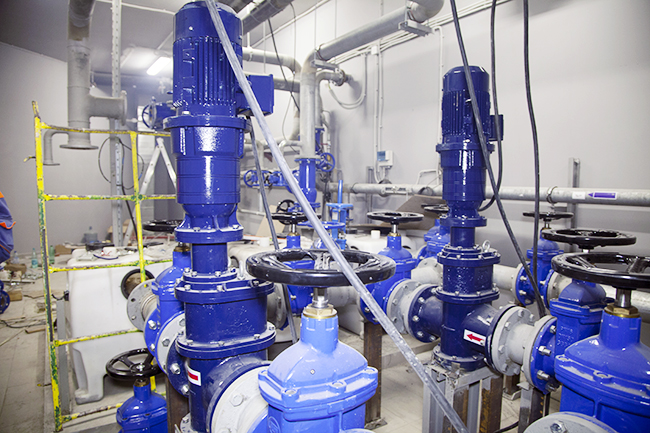

Трубные дробилки Годмарк на объектах поставки

3. Установка измельчителя в открытый канал

Канальная установка в открытый канал
Выбрать канализационный измельчитель для открытого канала не сложно. Выбираем из канальных измельчителей и так же ориентируемся на максимальный поток в канале. Этот параметр уже "вшит" в название каждого шредера Годмарк. Для подбора важно знать так же ширину открытого канала. Этот параметр указан в характеристиках каждой канальной дробилки. Чтобы удержать дробилку под напором воды в открытом канале, изготавливается специальная удерживающая монтажная рама.
Подойдут канальные решетки-дробилки серии GMC-N, GMC-S и GMC-D
GM Godmark
C Channel
(канальная)
-
N No drum
(без барабана)
236
Поток - 236 м3/ч

Выбираем канальный измельчитель по максимальному потоку!

Пропускная способность - главный параметр подбора

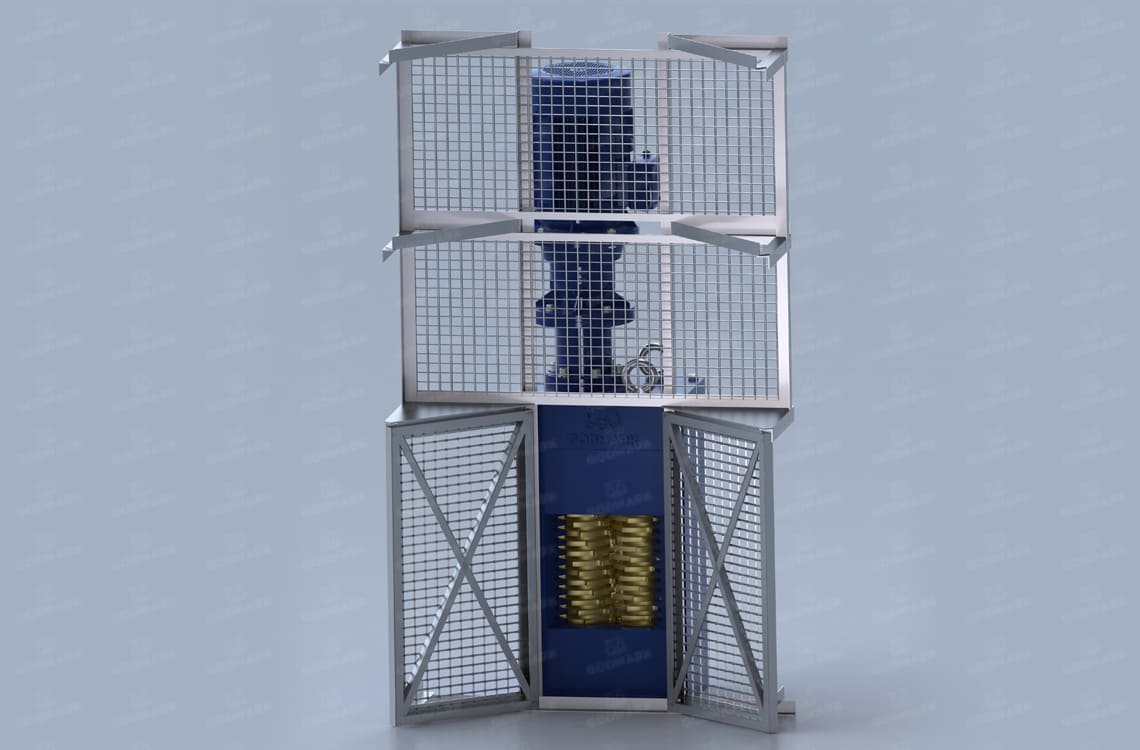

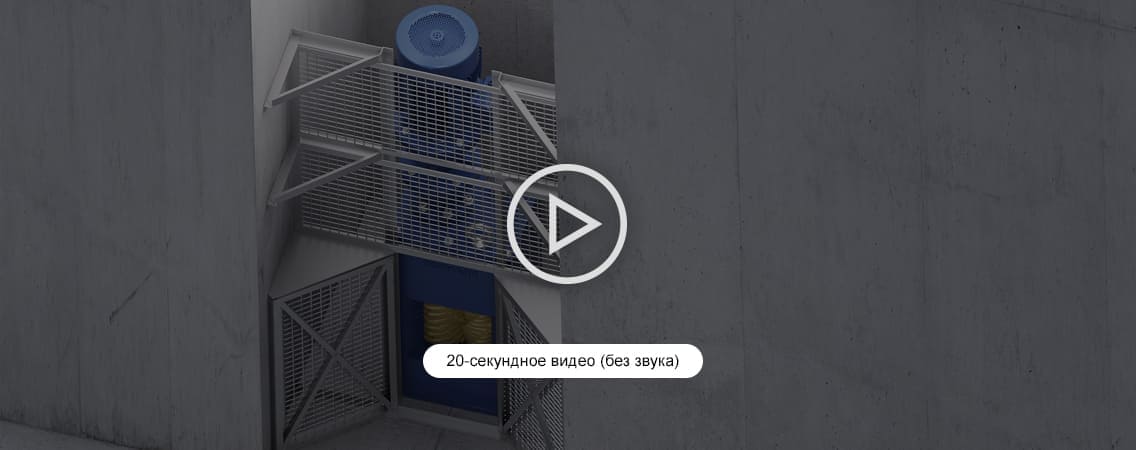

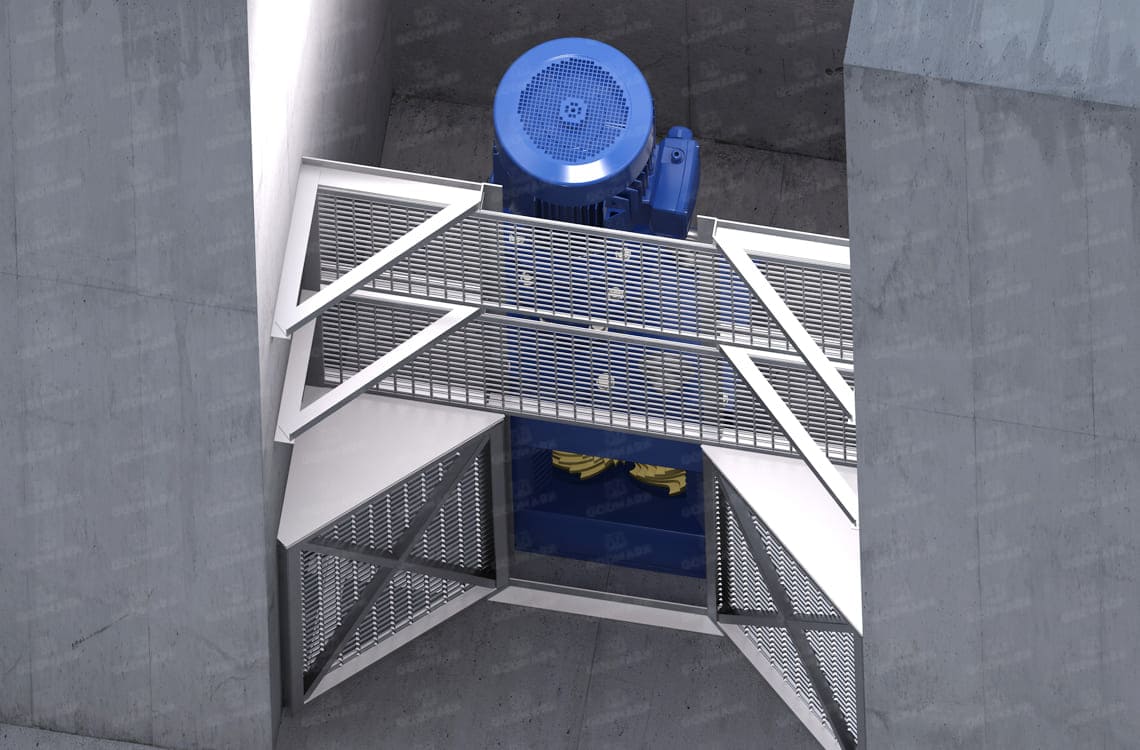

Канальный измельчитель для открытого канала
При установке в открытый канал, дробилка фиксируется с помощью специальной удерживающей рамы, выполненной из нержавеющей стали. Такая монтажная конструкция изготавливается индивидуально, под заказ. Для ее изготовления необходимы точные размеры ширины и высоты канала. Рама изготавливается на нашем производстве. Канализационный шредер оборудован специальными направляющими, которые непрерывно направляют поток воды и мусора в режущую часть измельчителя. Дробилки для открытого канала по умолчанию комплектуется погружным двигателем и редуктором (IP68). Водозащищенный шредер выдерживает полное затопление на глубину до 9 метров.

Вывод: выбираем решетку-дробилку, ориентируясь на максимальный поток в канале.

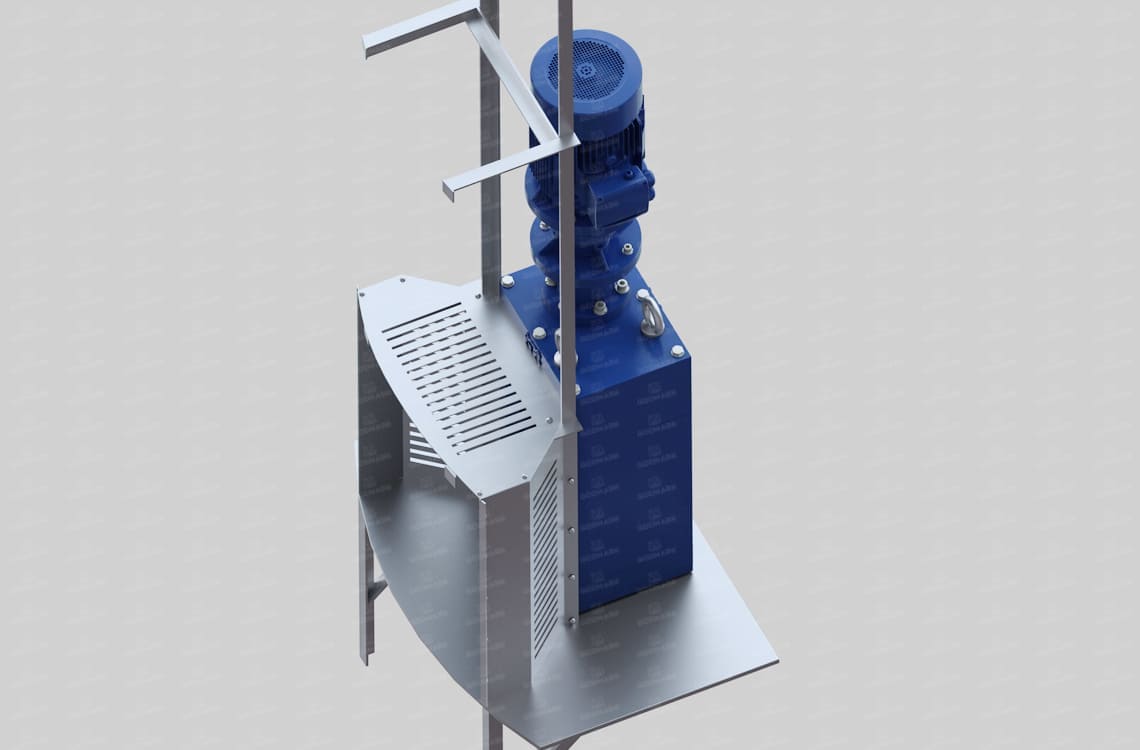

Дробилка фиксируется в канале
Рама удерживает шредер и направляет поток в режущую часть измельчителя. Дробилка держится за счет вертикальных направляющих.

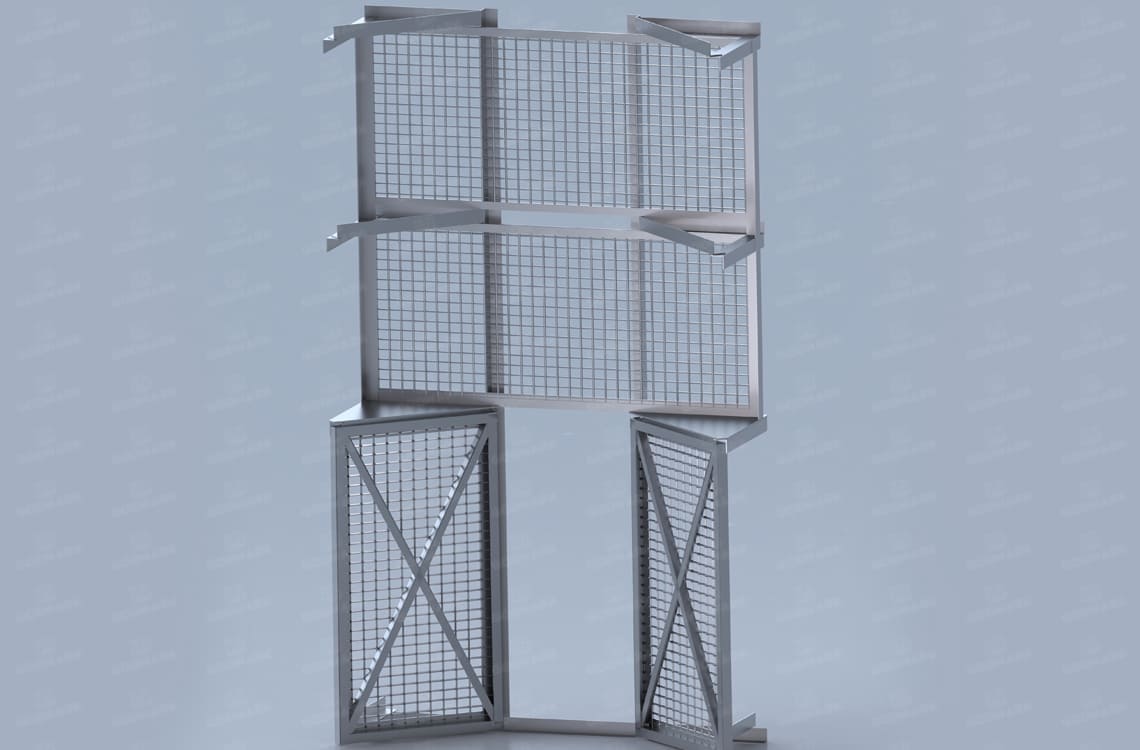

Изготовление рамы под заказ
Изготовим раму из нержавеющей стали и стеклопластика специально под Ваш проект.
Простая в монтаже рама
Конструкция удерживающей рамы надежна и проста в обслуживании.
