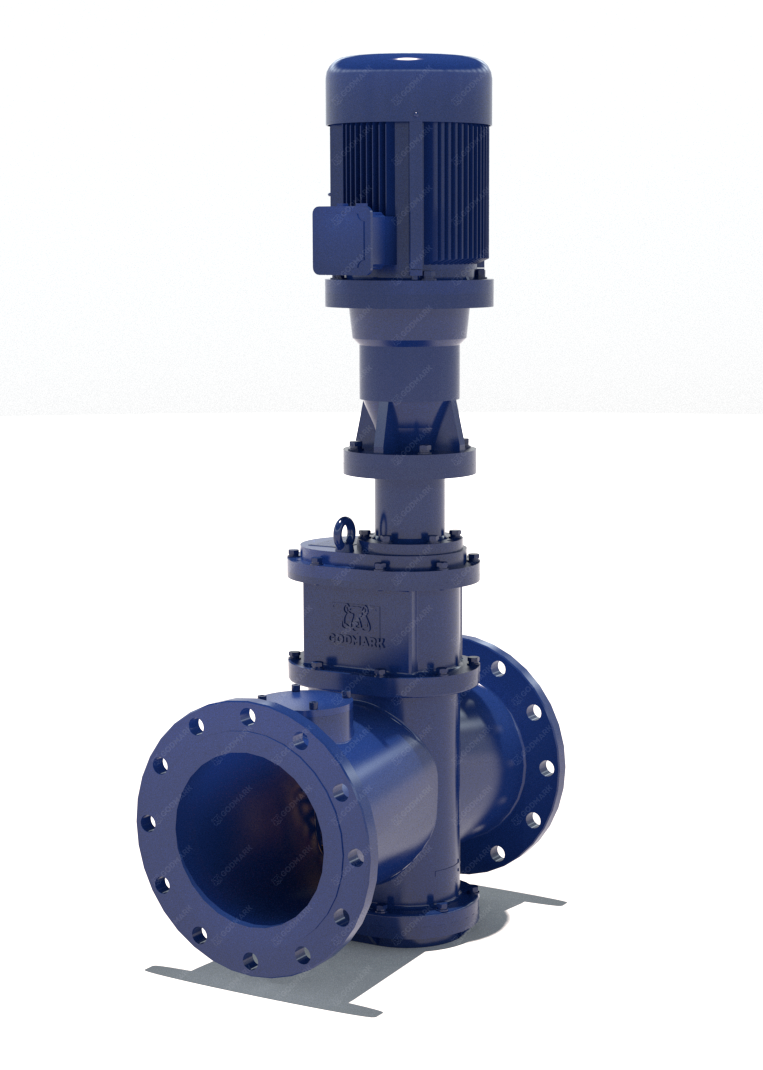

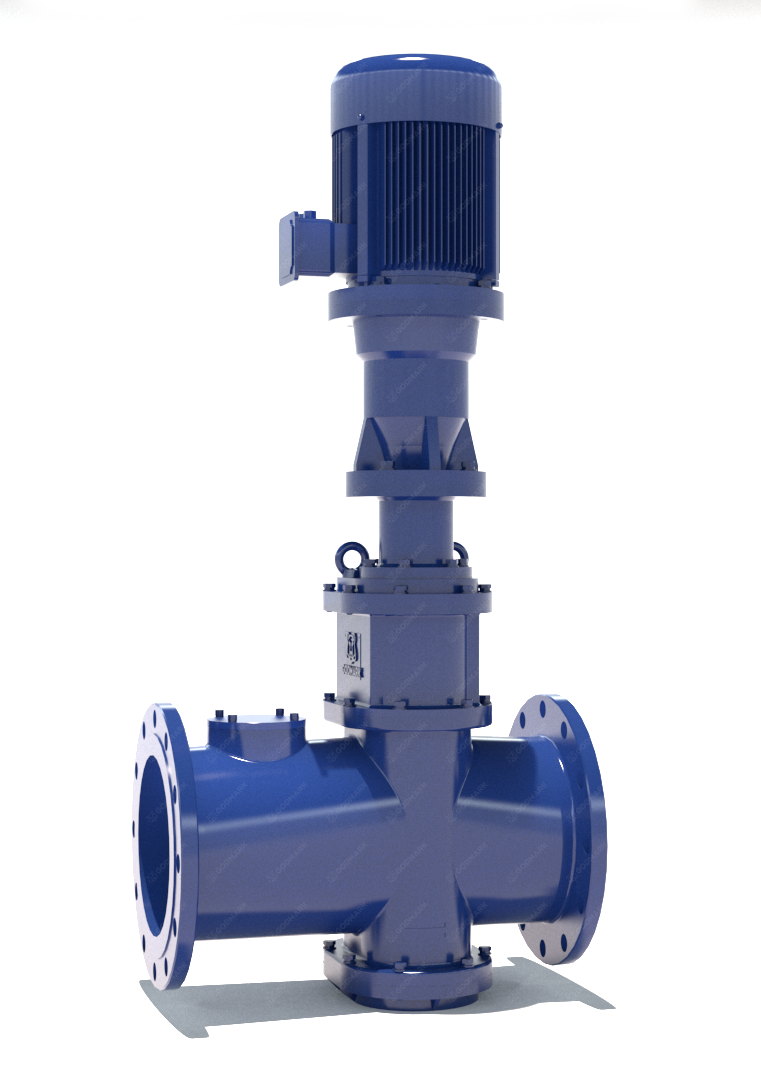

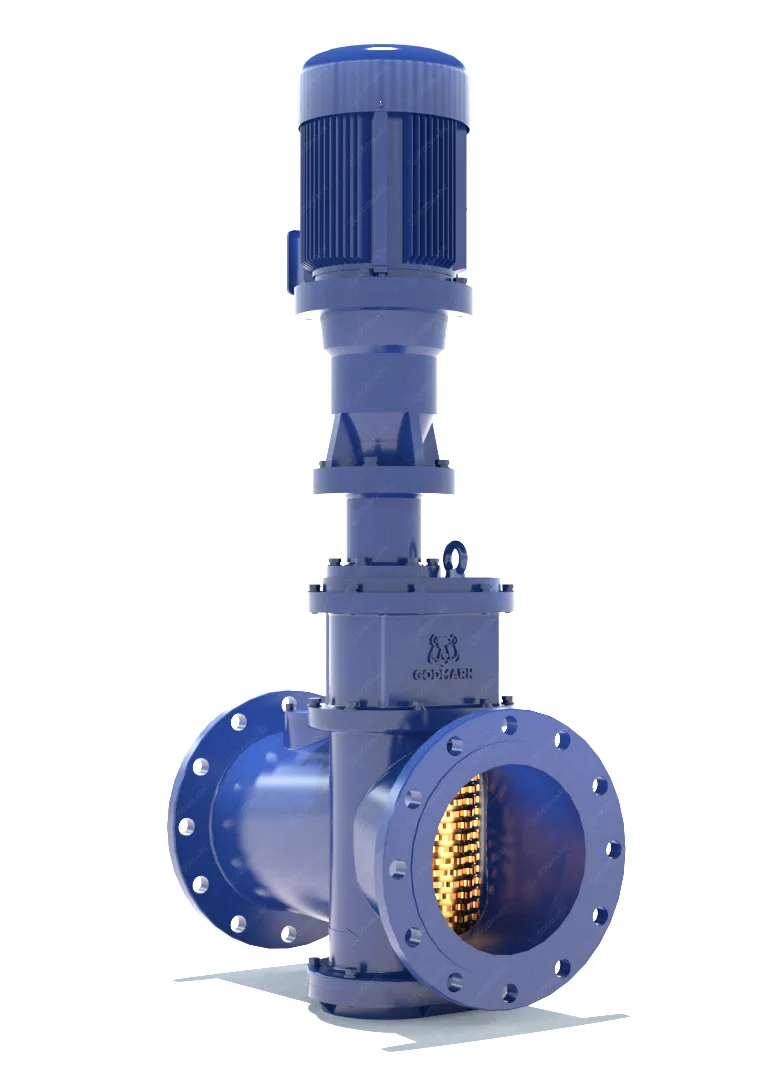

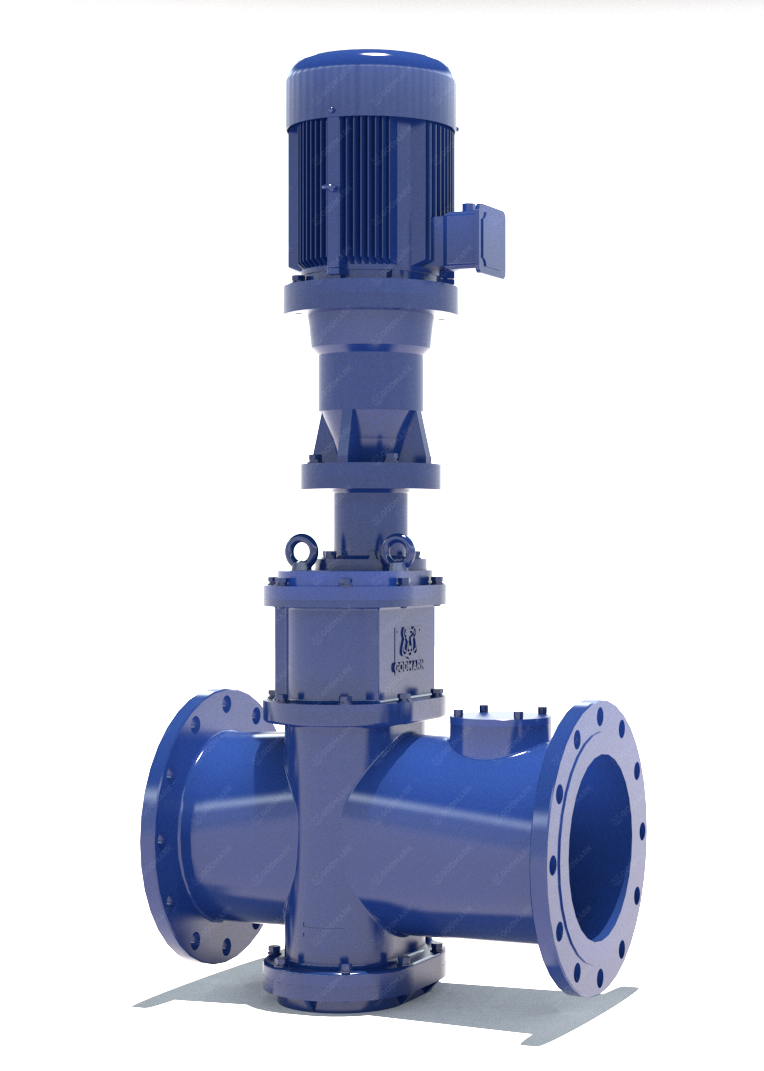

Трубная решетка-дробилка Godmark GMP-224 может быть установлена на трубу входящего трубопровода от 250 мм. Установка дробилки осуществляется с помощью специальной удерживающей рамы из нержавеющей стали (заказывается отдельно). Трубная решетка-дробилка Godmark GMP-224 подходит для максимальной мощности потока до 224 м3/ч.
Подробнее об особенностях монтажа дробилки смотрите вкладку "Монтаж".
Трубная установка
Для трубных дробилок Годмарк изготавливается специальная поддерживающая рама из нержавеющей стали.
Трубная дробилка подбирается в первую очередь по потоку.
Второй важный параметр - диаметр входящего трубопровода.
Подробнее о том, как правильно подобрать дробилку в разделе
"Правила подбора и установки дробилки"
| Модель |
Размеры (мм) |
| А |
B |
C |
D |
E |
| gmp-224 |
1316 |
594 |
250 |
600 |
395 |
I Монтаж с двумя измельчителями
Наиболее правильный вариант монтажа - с установкой 2-х измельчителей на каждую из труб: основная труба и резервная (обводная). В этом случае система может работать беспрерывно.
При необходимости сервисного обслуживания первой дробилки, первая труба временно перекрывается (задвижка перекрывает поток) и поток идет через вторую трубу. Монтажник снимает первую дробилку и осуществляет сервисное обслуживание. Когда все сервисные работы завершены, первая дробилка снова устанавливается в первую трубу и снова восстанавливается движение по первому потоку.
Таким образом, вторая труба вместе со второй дробилкой являются резервными. Или обе дробилки могут работать беспрерывно вместе, разделяя общий поток пополам.
Убедитесь в том, что место установки оборудования и высота впускной и сливной труб выбраны правильно. Основание трубного измельчителя должно быть надёжно закреплено, после чего должно быть выполнено надёжное фланцевое соединение. При осуществлении фланцевого соединения, следует сначала подсоединить измельчитель непосредственно к выходной трубе сточных вод, и только затем к выходу измельчителя можно подсоединить удлинительную трубу, идущую дальше к трубопроводу. Не следует подсоединять измельчитель через удлинительную трубу, т.к. это может привести к повышенному эксцентриситету соединения, что в свою очередь чревато возникновением повышенной нагрузки, которая может повредить фланцевое соединение.
II Монтаж с одним измельчителем
В случае невозможности установки двух измельчителей в системе, возможна установка с одним измельчителем. В этом случае, необходимо спроектировать резервный обводной поток через вторую трубу.
В случае необходимости сервисного обслуживания дробилки, первый поток с единственной дробилкой временно перекрывается и поток направляется через вторую, резервную трубу. Но в этом случае, поток, проходящий через вторую трубу будет не защищен от мусора. После демонтажа, проведения сервисного обслуживания дробилки, и установки дробилки в первую трубу поток восстанавливает свое движение по рабочей трубе.
Убедитесь в том, что место установки оборудования и высота впускной и сливной труб выбраны правильно. Основание трубного измельчителя должно быть надёжно закреплено, после чего должно быть выполнено надёжное фланцевое соединение. При осуществлении фланцевого соединения, следует сначала подсоединить измельчитель непосредственно к выходной трубе сточных вод, и только затем к выходу измельчителя можно подсоединить удлинительную трубу, идущую дальше к трубопроводу. Не следует подсоединять измельчитель через удлинительную трубу, т.к. это может привести к повышенному эксцентриситету соединения, что в свою очередь чревато возникновением повышенной нагрузки, которая может повредить фланцевое соединение.
Гарантия и сервис
Трубная решетка-дробилка Godmark GMP-224 имеет гарантию 24 месяца с момента покупки. Гарантия предусматривает возможность замены и ремонта оборудования, при гарантийном случае, в том числе и на режущие элемены (ножи).
Что входит в стандартный пакет сервисных услуг компании:
- 2 раза в год чистка дробилки, чистка щита от пыли;
- 2 раза в год проверка и испытание автоматики щита, кабеля и двигателя;
- 2 раза в год замер сопротивлений;
- 2 раза в год - чистка и смазка уплотнений дробилки;
- 2 экстренных вызова
Расходные материалы (масло для редуктора) и запчасти, которые не входят в перечень гарантийных обязательств - не входят в стоимость сервисного пакета.
Доставка
Трубная решетка-дробилка Godmark GMP-224 с бесплатной доставкой в любой регион России.
Сроки доставки зависят от финальной точки доставки и от того, услугами какой транспортной компании вы пожелаете воспользоваться.
Мы работаем с такими транспортными компаниями как ПЭК, Деловые линии, Три кита, Байкал-Сервис. Вы так же можете выбрать любую другую из существующих транспортных компаний, которая подтвердит возможность доставки груза в ваш регион.
Срок поставки со склада в Спб для дробилок – 8-10 недель с момента подписания договора и оплаты счета, для запчастей – до 4-х недель.
Стоит учитывать, что время доставки со склада Спб транспортной компанией до пункта назначения в другом городе России или в странах Таможенного союза не включено в базовый срок поставки.
Поэтому назвать точный срок поставки в Ваш регион (с учетом доставки до объекта поставки) менеджер компании Годмарк сможет после того, как получит данные Вашей заявки.
Срочная доставка
Возможна срочная экспресс-поставка решеток-дробилок в любой регион России.
Срок экспресс-поставки зависит от региона доставки и в среднем составляет 4-5 недель (без учета срока поставки ТК до объекта поставки).
