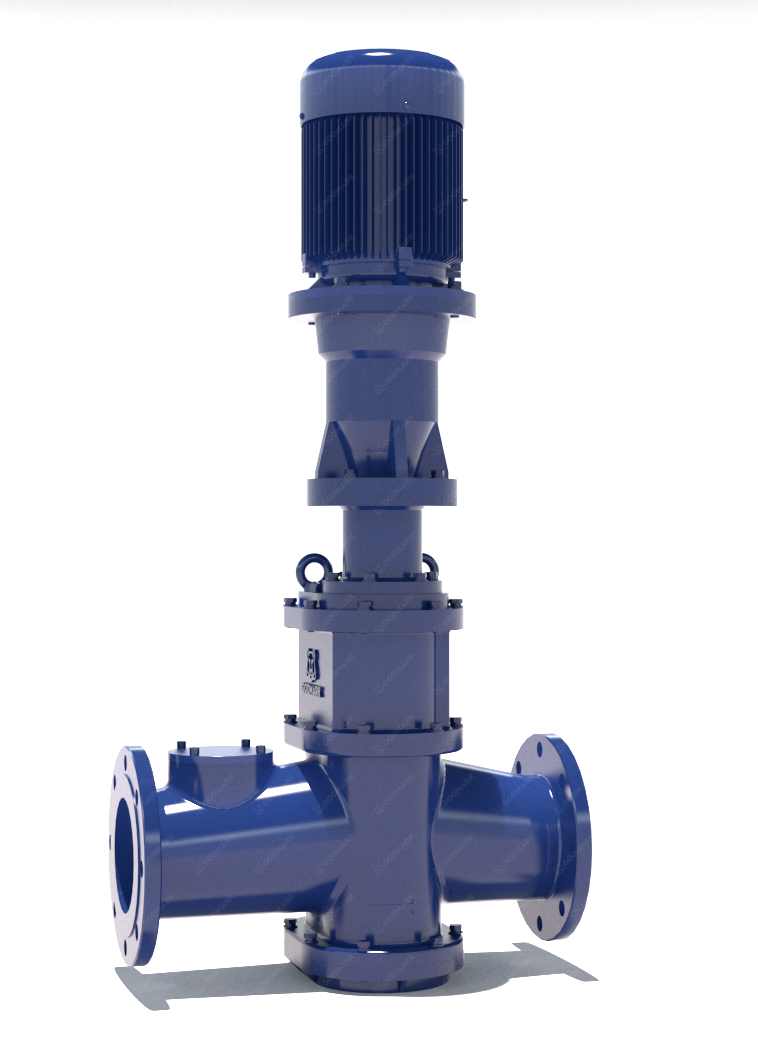

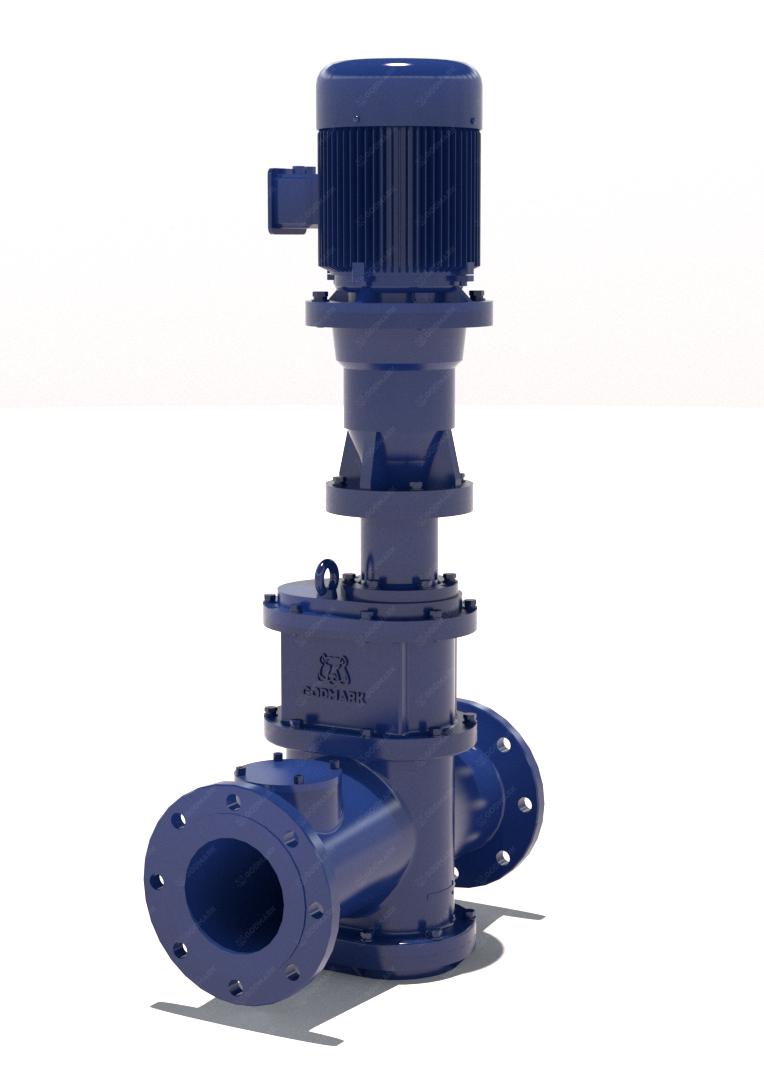

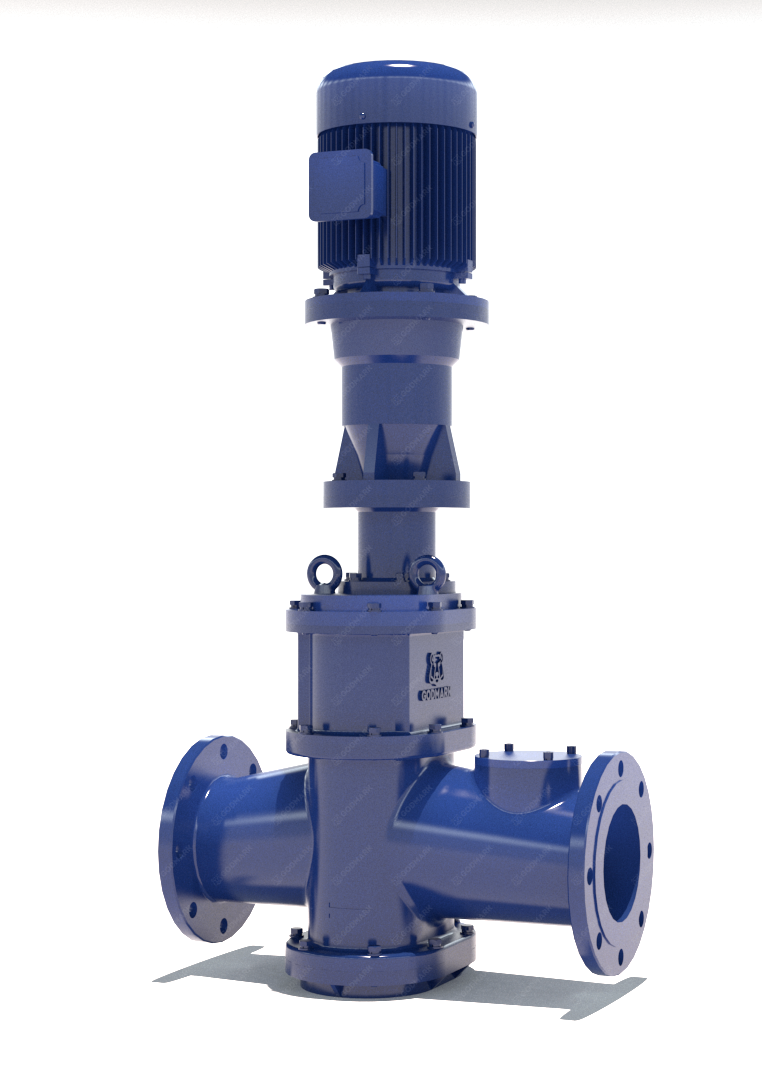

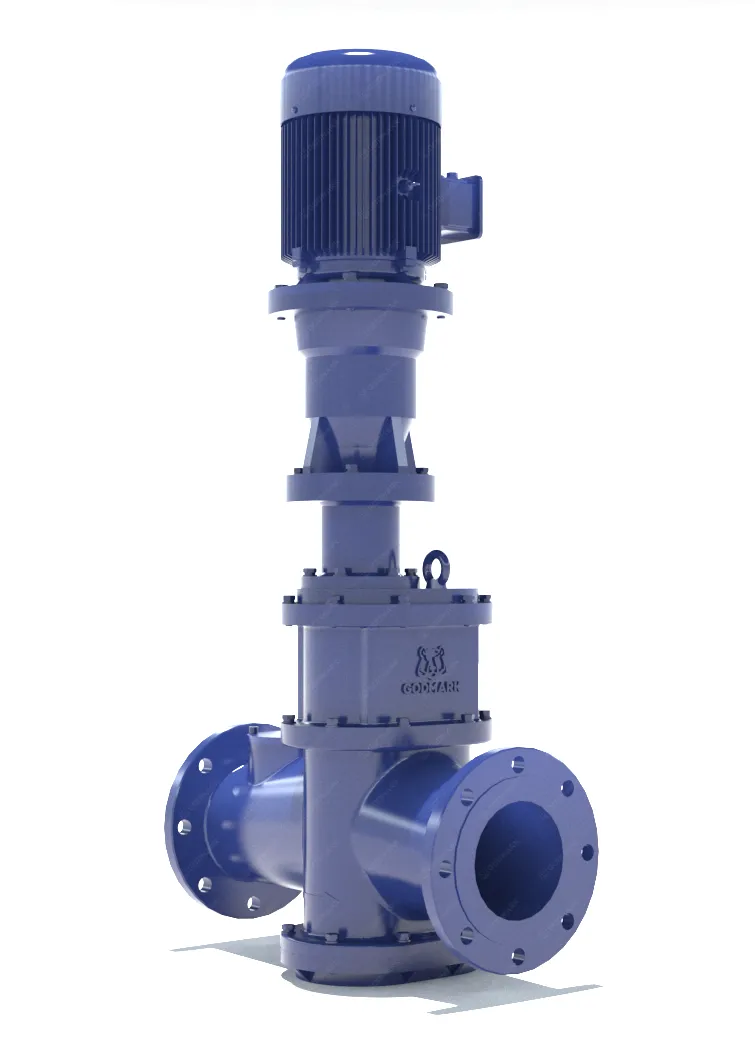

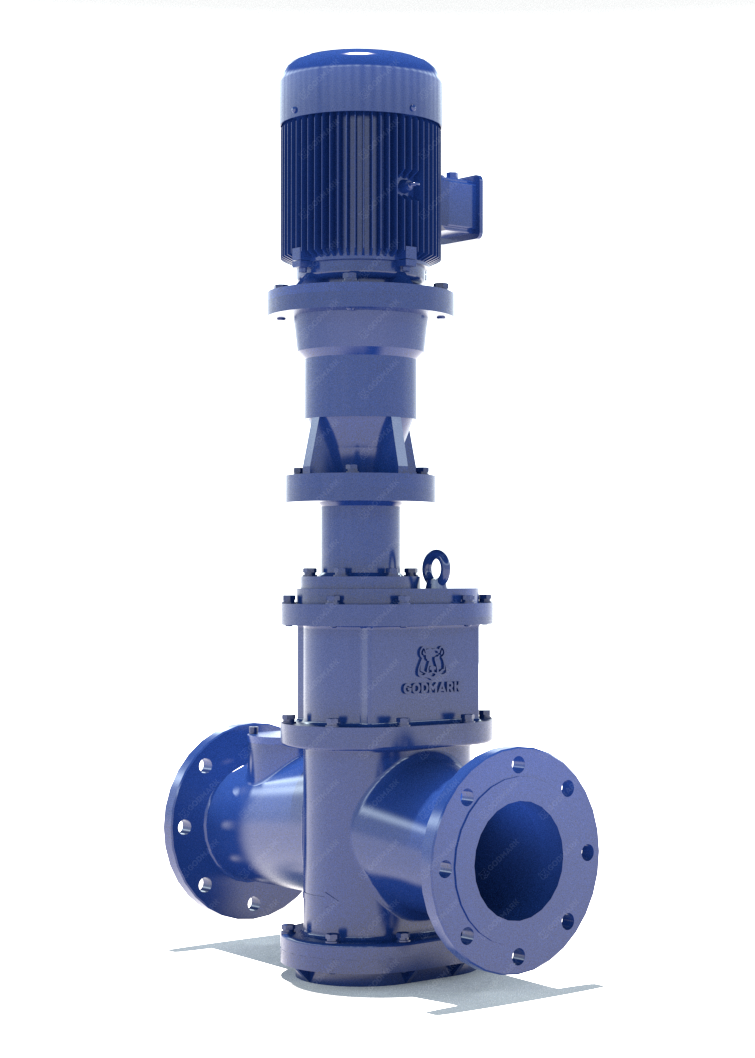

Трубная решетка-дробилка Godmark GMP-136


Характеристики:
Тип дробилки:
трубная
Расход:
136 м3
Установка:
на трубу
Мощность двигателя:
2.2 кВт
Двигатель:
IP55, Siemens
Диаметр фланца:
150 мм
Толщина ножей:
8 мм
Масса:
214 кг
Шкаф управления:
в комплекте
Исполнение ШУ:
внешнее (на улице)
Гарантия:
2 года
Страна производитель:
Россия
  • Коммерческое предложение на дробилку gmp-136

Предложение с выгодной ценой
на Ваш email в течение 2-х часов

Запросить КП со скидкой
  • Проектная документация на дробилку gmp-136

Полный пакет проектной документации
на Ваш email в течение 2-х часов

Запросить документацию

Трубная решетка-дробилка Godmark GMP-136 может быть установлена на трубу входящего трубопровода от 150 мм. Установка дробилки осуществляется с помощью специальной удерживающей рамы из нержавеющей стали (заказывается отдельно). Трубная решетка-дробилка Godmark GMP-136 подходит для максимальной мощности потока до 136 м3/ч.

Подробнее об особенностях монтажа дробилки смотрите вкладку "Монтаж".

Трубная установка

Для трубных дробилок Годмарк изготавливается специальная поддерживающая рама из нержавеющей стали.
Трубная дробилка подбирается в первую очередь по потоку.
Второй важный параметр - диаметр входящего трубопровода.
Подробнее о том, как правильно подобрать дробилку в разделе
"Правила подбора и установки дробилки"

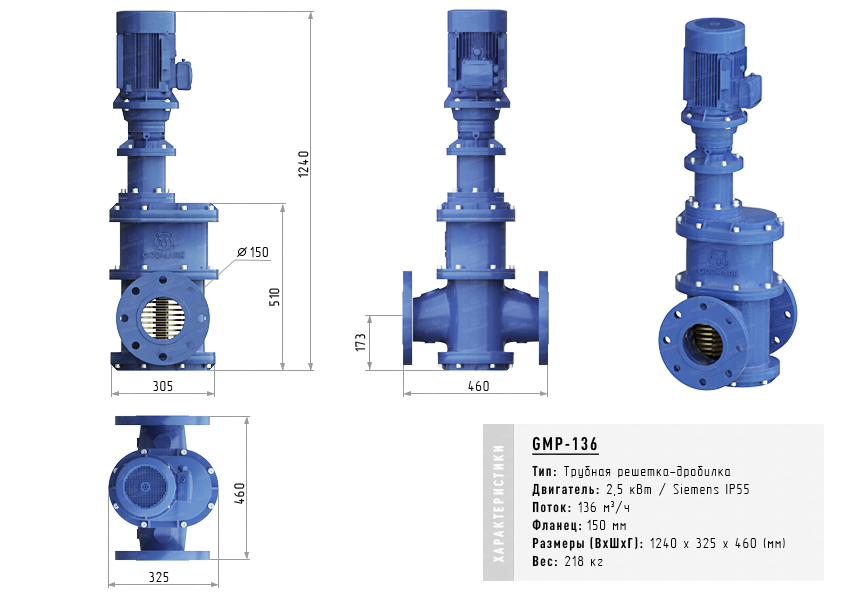

Модель Размеры (мм)
А B C D E
gmp-136 1217 535 150 600 325

I Монтаж с двумя измельчителями

Наиболее правильный вариант монтажа - с установкой 2-х измельчителей на каждую из труб: основная труба и резервная (обводная). В этом случае система может работать беспрерывно.

При необходимости сервисного обслуживания первой дробилки, первая труба временно перекрывается (задвижка перекрывает поток) и поток идет через вторую трубу. Монтажник снимает первую дробилку и осуществляет сервисное обслуживание. Когда все сервисные работы завершены, первая дробилка снова устанавливается в первую трубу и снова восстанавливается движение по первому потоку.

Таким образом, вторая труба вместе со второй дробилкой являются резервными. Или обе дробилки могут работать беспрерывно вместе, разделяя общий поток пополам.

Убедитесь в том, что место установки оборудования и высота впускной и сливной труб выбраны правильно. Основание трубного измельчителя должно быть надёжно закреплено, после чего должно быть выполнено надёжное фланцевое соединение. При осуществлении фланцевого соединения, следует сначала подсоединить измельчитель непосредственно к выходной трубе сточных вод, и только затем к выходу измельчителя можно подсоединить удлинительную трубу, идущую дальше к трубопроводу. Не следует подсоединять измельчитель через удлинительную трубу, т.к. это может привести к повышенному эксцентриситету соединения, что в свою очередь чревато возникновением повышенной нагрузки, которая может повредить фланцевое соединение.

II Монтаж с одним измельчителем

В случае невозможности установки двух измельчителей в системе, возможна установка с одним измельчителем. В этом случае, необходимо спроектировать резервный обводной поток через вторую трубу.

В случае необходимости сервисного обслуживания дробилки, первый поток с единственной дробилкой временно перекрывается и поток направляется через вторую, резервную трубу. Но в этом случае, поток, проходящий через вторую трубу будет не защищен от мусора. После демонтажа, проведения сервисного обслуживания дробилки, и установки дробилки в первую трубу поток восстанавливает свое движение по рабочей трубе.

Убедитесь в том, что место установки оборудования и высота впускной и сливной труб выбраны правильно. Основание трубного измельчителя должно быть надёжно закреплено, после чего должно быть выполнено надёжное фланцевое соединение. При осуществлении фланцевого соединения, следует сначала подсоединить измельчитель непосредственно к выходной трубе сточных вод, и только затем к выходу измельчителя можно подсоединить удлинительную трубу, идущую дальше к трубопроводу. Не следует подсоединять измельчитель через удлинительную трубу, т.к. это может привести к повышенному эксцентриситету соединения, что в свою очередь чревато возникновением повышенной нагрузки, которая может повредить фланцевое соединение.

Гарантия и сервис

Трубная решетка-дробилка Godmark GMP-136 имеет гарантию 24 месяца с момента покупки. Гарантия предусматривает возможность замены и ремонта оборудования, при гарантийном случае, в том числе и на режущие элемены (ножи).

Что входит в стандартный пакет сервисных услуг компании:

  • 2 раза в год чистка дробилки, чистка щита от пыли;
  • 2 раза в год проверка и испытание автоматики щита, кабеля и двигателя;
  • 2 раза в год замер сопротивлений;
  • 2 раза в год - чистка и смазка уплотнений дробилки;
  • 2 экстренных вызова

Расходные материалы (масло для редуктора) и запчасти, которые не входят в перечень гарантийных обязательств - не входят в стоимость сервисного пакета.

Доставка

Трубная решетка-дробилка Godmark GMP-136 с бесплатной доставкой в любой регион России.

Сроки доставки зависят от финальной точки доставки и от того, услугами какой транспортной компании вы пожелаете воспользоваться.
Мы работаем с такими транспортными компаниями как ПЭК, Деловые линии, Три кита, Байкал-Сервис. Вы так же можете выбрать любую другую из существующих транспортных компаний, которая подтвердит возможность доставки груза в ваш регион.
Срок поставки со склада в Спб для дробилок – 8-10 недель с момента подписания договора и оплаты счета, для запчастей – до 4-х недель.
Стоит учитывать, что время доставки со склада Спб транспортной компанией до пункта назначения в другом городе России или в странах Таможенного союза не включено в базовый срок поставки.
Поэтому назвать точный срок поставки в Ваш регион (с учетом доставки до объекта поставки) менеджер компании Годмарк сможет после того, как получит данные Вашей заявки.

Срочная доставка

Возможна срочная экспресс-поставка решеток-дробилок в любой регион России.
Срок экспресс-поставки зависит от региона доставки и в среднем составляет 4-5 недель (без учета срока поставки ТК до объекта поставки).
