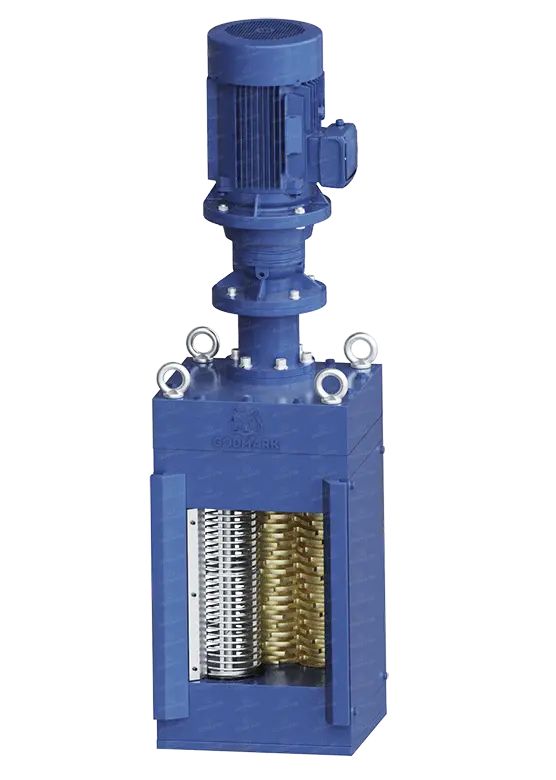

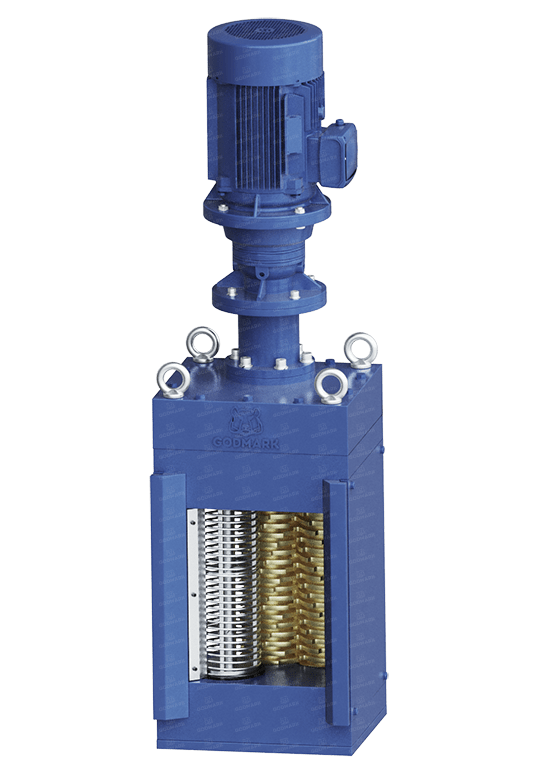

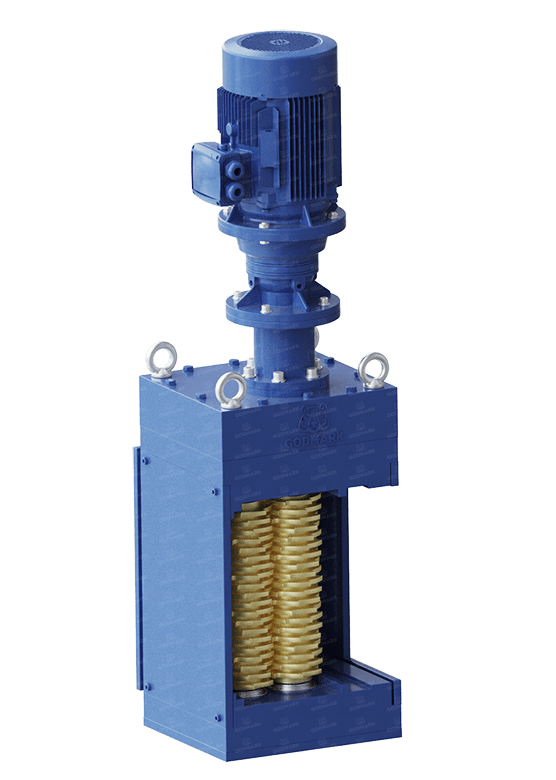

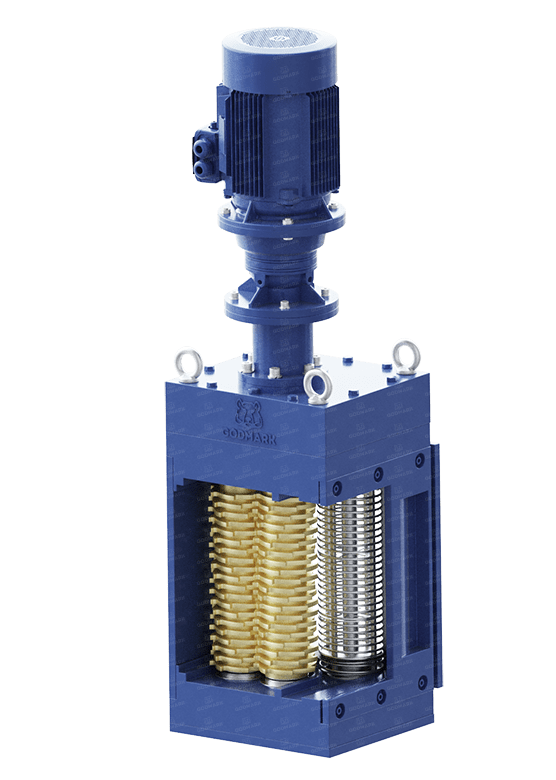

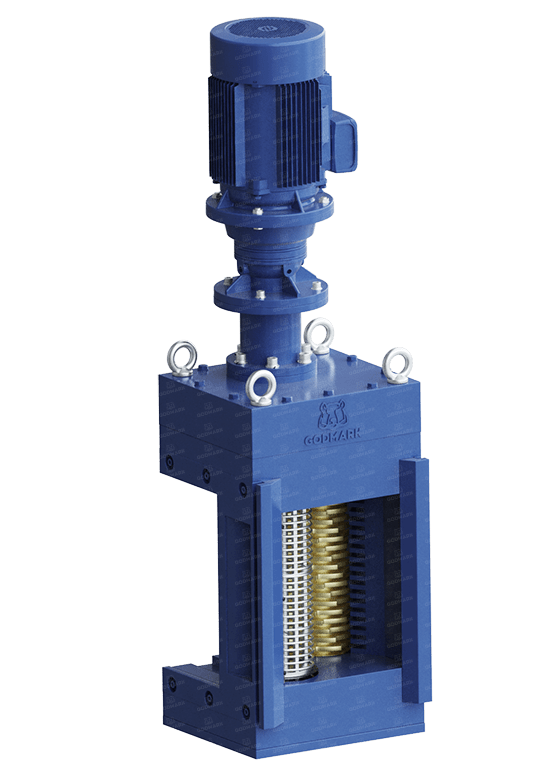

Канальная решетка-дробилка Godmark GMC-S296 может быть установлена в емкость КНС / открытый канал c минимальной шириной открытого канала 408 мм. Установка дробилки осуществляется с помощью специальной удерживающей рамы из нержавеющей стали (заказывается отдельно). Канальная решетка-дробилка Godmark GMC-S296 подходит для максимальной мощности потока до 296 м3/ч.
Подробнее об особенностях монтажа дробилки смотрите вкладку "Монтаж".
Установка в канал или в емкость КНС
Если установка предполагается в емкость КНС или в открытый канал, нужно выбирать канальную дробилку.
Самый главный параметр в данном случае - максимальный поток.
Если установка предполагается
в открытый канал, второй важный параметр - ширина канала.
Если установка предполагается
в емкость КНС, то необходимы размеры емкости, ее глубина и диаметр для изготовления удерживающей монтажной рамы.
Подробнее о том, как правильно подобрать дробилку в разделе
"Правила подбора и установки дробилки"

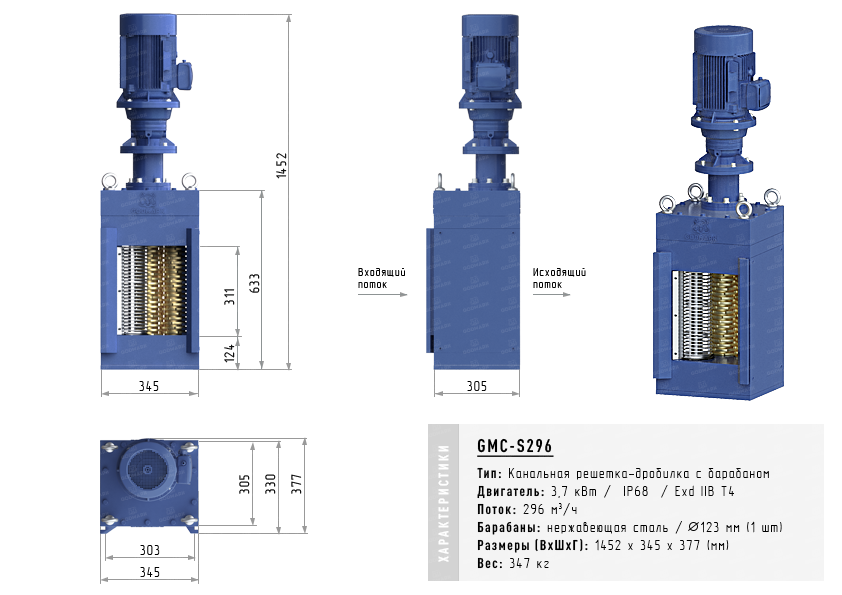

| Модель |
Размеры (мм) |
| А |
B |
C |
D |
E |
W (мин. ширина канала) |
| gmc-s296 |
1390 |
633 |
311 |
400 |
380 |
408 |

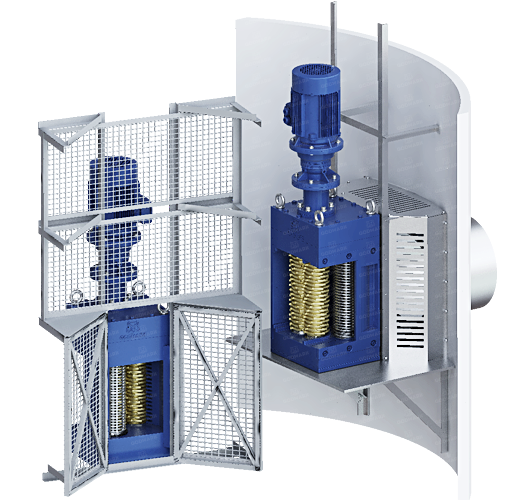

I Установка в емкость КНС
Измельчитель может быть установлен непосредственно в колодце в точке входа сточных вод. Сборная рама спроектирована так, чтобы удерживать измельчитель в колодце без крепежных болтов, а также погружать и вынимать измельчитель, не опускаясь в сам колодец. Один верхний кронштейн для направляющих и несколько промежуточных кронштейнов для направляющих (дополнительный кронштейн требуется на каждые 3 метра глубины).
Сборная рама для настенного монтажа поставляется производителем измельчителя в следующих исполнениях: стальной профиль с экологически чистым эмалевым покрытием с высоким содержанием твердой фракции (опция: один слой эпоксидного покрытия с высоким содержанием твердой фракции), из нержавеющей стали 304, из нержавеющей стали 316.
Кронштейны могут быть выполнены из: нержавеющей стали 304 (стандартное исполнение), нержавеющей стали 316 (доп. опция).
II Установка в открытый канал
Сборная канальная рама монтируется прямо в канале и фиксирует измельчитель на месте без креплений, что обеспечивает легкое извлечение измельчителя для осмотра и обслуживания.
Погрузите всю установку прямо в канал, надежно зафиксируйте ее в сборочном коробе (направляющей раме) - дробилка устанавливается в короб без использования дополнительных креплений. Убедитесь в перпендикулярности оси вала двигателя, одинаковом расстоянии от боков корпуса измельчителя до поверхностей канала, а также в устойчивом положении направляющей рамы потока жидкости. Если измельчитель применяется для измельчения мусора, его следует устанавливать в вертикальном положении. Вся установка в канале должна занимать надежное устойчивое положение. При подсоединения сливной трубы, убедитесь что поток жидкости направлен точно в измельчитель. Для этого основание сборочного короба (направляющей рамы) расположите максимально близко к сливной трубе.
Сборная рама поставляется на выбор в следующих исполнениях: стальной профиль с экологически чистым эмалевым покрытием с высоким содержанием твердой фракции (опция: один слой эпоксидного покрытия с высоким содержанием твердой фракции), из нержавеющей стали 304, из нержавеющей стали 316.
Гарантия и сервис
Канальная решетка-дробилка Godmark GMC-S296 имеет гарантию 24 месяца с момента покупки. Гарантия предусматривает возможность замены и ремонта оборудования, при гарантийном случае, в том числе и на режущие элемены (ножи).
Что входит в стандартный пакет сервисных услуг компании:
- 2 раза в год чистка дробилки, чистка щита от пыли;
- 2 раза в год проверка и испытание автоматики щита, кабеля и двигателя;
- 2 раза в год замер сопротивлений;
- 2 раза в год - чистка и смазка уплотнений дробилки;
- 2 экстренных вызова
Расходные материалы (масло для редуктора) и запчасти, которые не входят в перечень гарантийных обязательств - не входят в стоимость сервисного пакета.
Доставка
Канальная решетка-дробилка Godmark GMC-S296 с бесплатной доставкой в любой регион России.
Сроки доставки зависят от финальной точки доставки и от того, услугами какой транспортной компании вы пожелаете воспользоваться.
Мы работаем с такими транспортными компаниями как ПЭК, Деловые линии, Три кита, Байкал-Сервис. Вы так же можете выбрать любую другую из существующих транспортных компаний, которая подтвердит возможность доставки груза в ваш регион.
Срок поставки со склада в Спб для дробилок – 8-10 недель с момента подписания договора и оплаты счета, для запчастей – до 4-х недель.
Стоит учитывать, что время доставки со склада Спб транспортной компанией до пункта назначения в другом городе России или в странах Таможенного союза не включено в базовый срок поставки.
Поэтому назвать точный срок поставки в Ваш регион (с учетом доставки до объекта поставки) менеджер компании Годмарк сможет после того, как получит данные Вашей заявки.
Срочная доставка
Возможна срочная экспресс-поставка решеток-дробилок в любой регион России.
Срок экспресс-поставки зависит от региона доставки и в среднем составляет 4-5 недель (без учета срока поставки ТК до объекта поставки).
